An toàn và đơn giản để ngắt kết nối và kiểm tra

Khối cầu đấu kiểm tra có tính năng cho phép nhân viên kỹ thuật ngắt kết nối hoặc kết nối lại bên trong các khối cầu đấu. Khối cầu đấu ngắt kết nối được sử dụng để ngắt điện phía thứ cấp cho các mục đích đo, kiểm tra đồng hồ và các mục đích khác. Việc ngắt kết nối trong mạch điện được thực hiện nhờ các cơ chế khác nhau như tiếp điểm kiểu đòn bẩy, tiếp điểm kiểu bắt vít hoặc tiếp điểm kiểu trượt.

Đo lường dễ dàng linh hoạt hơn trong điều kiện bình thường

Khối cầu đấu ngắt kết nối và kiểm tra có thể được sử dụng trong máy biến dòng, điện áp thấp và các ứng dụng đo lường để ngắt kết nối mạch điện một cách an toàn. Trong các loại ứng dụng này, dòng điện sơ cấp cung cấp cho máy biến dòng để giảm từ dòng cao xuống dòng thấp 5A hoặc 1A. Dòng điện này sẽ cung cấp cho đồng hồ, cho dù đó là loại đồng hồ analog hay kỹ thuật số.

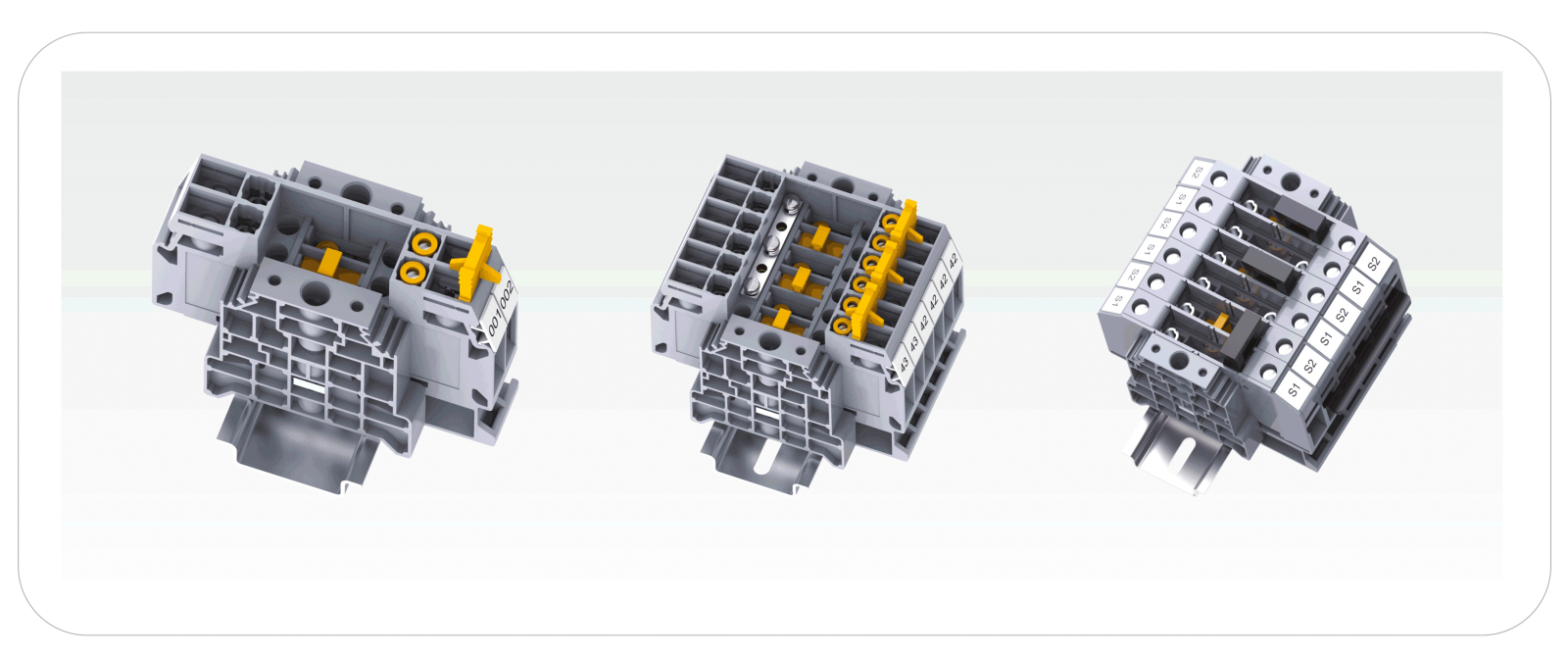

Nên sử dụng khối cầu đấu ngắt kết nối và kiểm tra Connectwell (CDS6U, CDS6U/SC, STH4DT, CDTTU) giữa máy biến dòng và đồng hồ đo. Các khối cầu đấu ngắt kết nối được đề cập ở trên có thể đưa ra các giải pháp trong quá trình kiểm tra đồng hồ và máy biến dòng, tuy nhiên nếu có bất kì lỗi nào xảy ra hoặc đo không chính xác thì kết quả đo sẽ đc ghi nhận và hiển thị trên đồng hồ.

Khối cầu đấu ngắt kết nối và kiểm tra Connectwell, kiểm tra phụ kiện ổ cắm (TPSLS) giúp đo điện áp và dòng điện một cách dễ dàng hơn (với sự trợ giúp của đầu dò kiểm tra) trong điều kiện bình thường.

TIP:

Hãy luôn nhớ rằng luôn có dòng điện chạy trong mạch sơ cấp thì không bao giờ được để hở mạch thứ cấp. Ampe-Turns (mối quan hệ từ tính giữ sơ cấp và thứ cấp), có thể gây ra điện áp đỉnh cực cao, hoạt động như một máy biến áp và gây ra nguy hiểm phóng điện tại các kết nối hở.

Khuyến nghị, nhân viên vận hành phải sử dụng các tiếp điểm trượt (SLS) hoặc các dạng cầu đấu đặt biệt hoặc dạng phích cắm để tránh nguy hiểm phóng điện áp cao khi thao tác phía thứ cấp của máy biến dòng. Sau khi cắt điện phía thứ cấp nhân viên có thể vận hành an toàn các tiếp điểm trượt bằng các dụng cụ vặn vít đơn giản.

Cách kiểm tra và đo lường hiệu quả

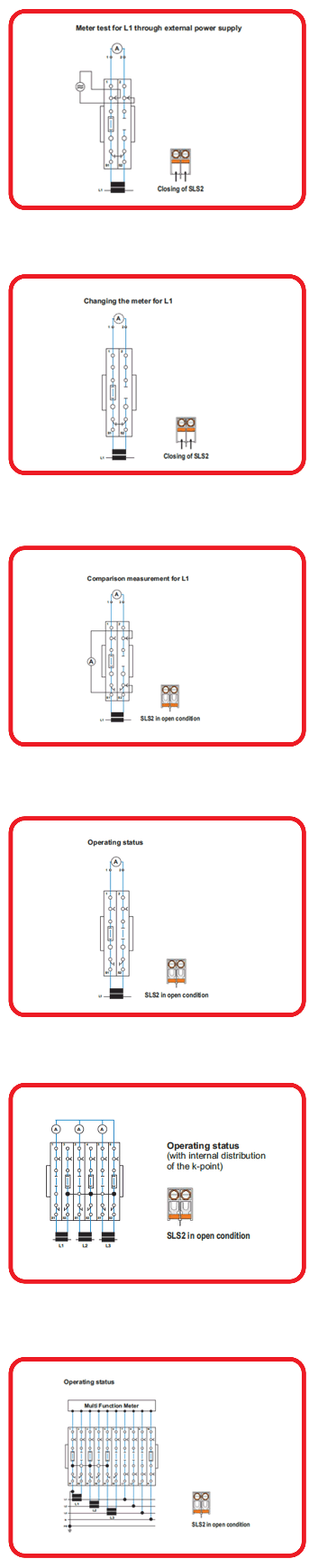

Khi kiểm tra đồng hồ cho ra bất kỳ thông số nào không chính xác, sử dụng nguồn điện bên ngoài và kiểm tra lại đồng hồ ở phía thứ cấp của máy biến dòng, với sự trợ giúp của các khối cầu đấu dạng phích cắm (TPSLS).

Sử dụng nguồn điện bên ngoài, có thể giúp quyết định xem đồng hồ có cần được hiệu chuẩn lại hoặc thay thế hay không.

Việc đọc giá trị đồng hồ cũng có thể được so sánh với một đồng hồ khác.

Đối với các ứng dụng một pha, sử dụng khối cầu đấu ngắt kết nối và kiểm tra để thử nghiệm phép đo dòng điện một pha, sử dụng một máy biến dòng.

Đối với kết nối 3 pha 3 dây, sử dụng 6 cầu đấu ngắt kết nối và kiểm tra cho phép đo dòng điện 3 pha sử dụng 3 máy biến dòng.

Đối với kết nối 3 pha 4 dây, để đo công suất và năng lượng bằng cách sử dụng đồng hồ đo đa năng, hãy sử dụng 10 khối cầu đấu ngắt kết nối và kiểm tra, để kết nối dòng điện 3 pha, sử dụng 3 máy biến dòng và đo điện áp ba pha L1, L2, L3 và một kết nối trung tính.

Chuyển sang các tiêu chuẩn mới cho các ứng dụng đo lường và kiểm tra:

Khi nói đến phương pháp đo lường và kiểm tra điện áp, dòng điện, sử dụng đồng hồ đo và máy biến dòng, bạn có thể đảm bảo mức độ an toàn, bảo mật và thuận tiện cao hơn bằng cách chọn các khối cầu đấu ngắt kết nối và kiểm tra Connectwell.

Để biết thêm thông tin chi tiết hoặc các tính năng nổi bật của khối cầu đầu ngắt kết nối và kiểm tra, hãy liên hệ với chúng tôi ngay hôm nay.
