Khối Cầu Đấu Đa Tầng

Tiết Kiệm Không Gian Tủ Điện

Đơn Giản Hóa Hệ Thống Dây Dẫn

Tháng 05 năm 2022

Các ứng dụng công nghiệp hiện nay luôn đòi hỏi mật độ dây dẫn cao nhưng phải tiết kiệm không gian, thời gian và độ phức tạp của hệ thống. Khối cầu đấu đa tầng là một giải pháp lý tưởng cho những vấn đề trên.

---

---

Khái niệm về thiết kế



Khối cầu đấu đa tầng được thiết kế sao cho tất cả dây dẫn của tủ điều khiển được sử dụng tốt hơn thay vì chỉ tiết kiệm được không gian với kích thước nhỏ. Điều này được thực hiện bằng các phương pháp sau:

➤Tối ưu hóa tiết kiệm không gian khối cầu đấu phù hợp với thanh Rail Din

➤Sắp xếp theo tầng, đảm bảo các tầng kết nối riêng biệt trong cùng 1 khối cầu đấu

➤Kết hợp nhiều chức năng trong 1 cầu đấu, vừa có chức năng cầu chì ở một cấp và chức năng đấu thông ở cấp khác. Hoặc, kết hợp chức năng nối đất và cấp nguồn trong cùng một khối cầu đấu.



✮ Chúng tôi luôn đảm bảo về phần thiết kế khi mật độ dây dẫn tăng

➤Đáp ứng các tiêu chuẩn an toàn điện về điều kiện dòng rò

➤Đảm bảo hiệu suất tuyệt đối, dòng điện và điện áp định mức phù hợp với hệ thống điện tại Việt Nam

➤Dễ dàng đi dây với sự hổ trợ của các công cụ tiêu chuẩn

---

---

---

---

Các loại cầu đấu đa tầng:

Khối cầu đấu đa tầng được phân loại chủ yếu dựa trên bốn tiêu chí sau:

➤Số tầng
➤Các chức năng kết hợp trong cùng 1 khối cầu đấu
➤Công nghệ kết nối
➤Kích cỡ dây dẫn

---

Dựa vào số tầng và cách thức hoạt động, các khối cầu đấu này thường có các cầu hình sau:

Khối cầu đấu 2 tầng
Khối cầu đấu 2 tầng này tăng gấp đôi khả năng đi dây trong cùng một không gian, có cấu hình chức năng sau:

➤2 tầng kết nối

➤1 tầng kết nối + 1 tầng kết nối tiếp địa

➤1 tầng kết nối + 1 tầng kết nối có cầu chì bảo vệ

➤1 tầng kết nối + 1 tầng kết nối có thể đóng ngắt

Ứng dụng điển hình: Đây là một lựa chọn lý tưởng cho các tủ tự động hóa nơi sử dụng dây đa kết nối và điều khiển các mạch khác nhau.

---

Khối cầu đấu 3 tầng
1 phiên bản khác của khối cầu đấu đa tầng có thể tăng gấp 3 lần mật độ đi dây so với thông thường vì nó cung cấp 3 tầng kết nối, có cấu hình chức năng sau:

➤3 tầng kết nối

➤2 tầng kết nối + 1 tầng kết nối tiếp địa

➤2 tầng kết nối + 1 tầng kết nối có cầu chì bảo vệ

➤2 tầng kết nối + 1 tầng kết nối có thể đóng ngắt

Ứng dụng điển hình: Khối cầu đấu 3 tầng là một giải pháp tốt cho việc đấu dây cảm biến, trong đó dây từ 3 cảm biến khác nhau có thể được kết nối trong một khối cầu đấu duy nhất. Không chỉ tránh rối và giảm thời gian đi dây mà còn nâng cao tính thẩm mỹ và khả năng quản lý dây trong tủ điều khiển.

---

Khối cầu đấu 4 tầng
Loại cầu đầu này có thể được sử dụng với mật đồ dây dẫn cao. Cầu đấu 4 tầng có các cấu hình chức năng sau:

➤3 tầng kết nối + 1 tầng kết nối tiếp địa

➤2 tầng kết nối + 1 tầng kết nối có cầu chì bảo vệ + 1 tầng kết nối tiếp địa

➤2 tầng kết nối + 1 tầng kết nối có thể đóng ngắt + 1 tầng kết nối tiếp địa

Ứng dụng điển hình: Các khối cầu đấu này là giải pháp đấu dây phù hợp cho hệ thống cảm biến 3 dây có yêu cầu nối đất. Nó cũng có thể được sử dụng cho động cơ 3 pha 4 dây hoặc kết nối tải.

---

Khối cầu đấu 8 tầng
Phiên bản khối cầu đấu đa tầng này có thể được sử dụng để đạt được mật độ dây dẫn cao nhất bên trong tủ điều khiển. Nó có thể quản lý 888 tín hiệu trên mỗi mét, cung cấp hai điểm kết nối trên mỗi cấp.

Ứng dụng điển hình: Khối cầu đấu 8 tầng là giải pháp lý tưởng để lắp đặt thêm các tín hiệu điều khiển hoặc lắp đặt thêm hệ thống mới cho tủ điều khiển hiện có.

---

---

---

---

Khối cầu đấu đa tầng - Connectwell với 3 công nghệ kết nối:

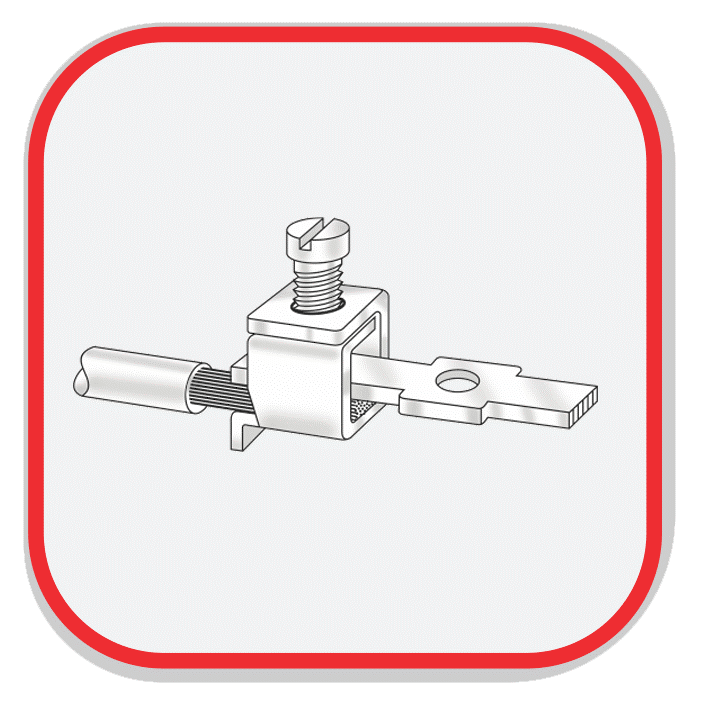

Kẹp vít: Phương pháp kết nối dây phổ biến nhất hiển nhiên là kết nối kiểu kẹp vít. So với tất cả các phương thức kết nối khác, nó mang lại những ưu điểm được liệt kê dưới đây:

➤Dây dẫn có thể được kết nối dể dàng mà không cần bất kỳ thao tác đặc biệt nào

➤Đảm bảo chống rung chấn hiệu quả

➤Dây dẫn có thể được kết nối và ngắt 1 cách đơn giản bằng cách sử dụng tua vít thông thường

➤Vít ren thắt chặt, cứng cáp với momen xoắn cao

---

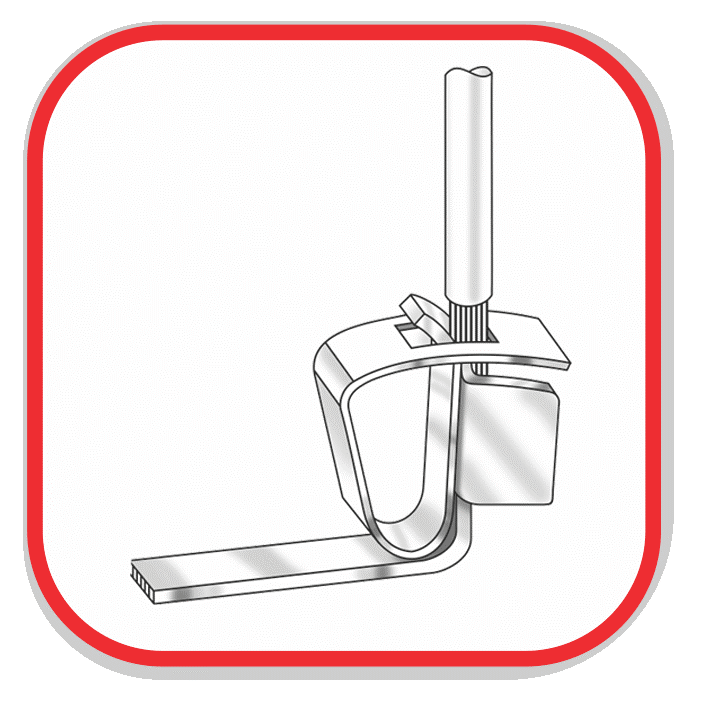

Kẹp lò xo: Kết nối kẹp lò xo không vít cũng linh hoạt như kết nối kẹp vít. Mối nối dây được duy trì bằng kẹp lò xo chống gỉ, chất lượng cao. Dưới đây là những ưu điểm mà công nghệ này mang lại:

➤Dể vận hành, linh hoạt và chống rung chấn

➤Điện trở tiếp xúc thấp

➤Kết nối an toàn, không cần bảo hành bảo trì

➤Thanh kết nối bằng đồng được xử lý bề mặt đảm bảo tiếp xúc không bị Oxy hóa

---

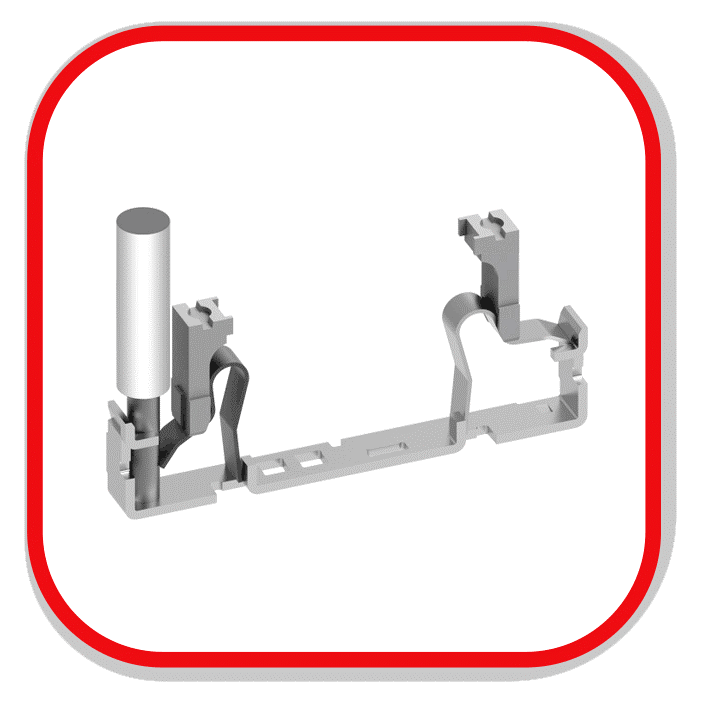

Dạng gài: Dòng “CP” mới của Connectwell kết hợp tốc độ và khả năng đi dây dễ dàng với các kết nối không bị ăn mòn có thể chịu được môi trường khắc nghiệt và rung động cực mạnh.

➤ Nhanh gấp 4 lần tốc độ kết nối thông thường mà không cần bất cứ công cụ hỗ trợ nào

➤ Khối cầu đấu chỉ dày 3.5mm

➤Được làm với chất liệu chịu được môi trường khắc nghiệt

➤Phụ kiện tiêu chuẩn hóa

---

---

Kích cỡ dây dẫn có trong khối cầu đấu đa tầng

Khối cầu đấu đa tầng có kích cỡ dây dẫn từ 0.25mm – 4mm. Điều này là do chủ yếu được sử dụng trong ứng dụng điều khiển, kích cỡ dây dẫn không vượt quá 4mm. Đối với kích cỡ dây lớn hơn 4 mm, việc kết nối trên các khối cầu đấu đa tầng không được khuyến khích, vì có thể gây nứt lớp cách điện do các khúc cua gấp đôi với dây có đường kính cao.

Connectwell, Đối tác tin cậy của bạn

Với hơn 15 chứng nhận sản phẩm quốc tế cùng với các tiêu chuẩn chất lượng nghiêm ngặt nhất, sản phẩm của chúng tôi đã vượt qua hơn 40 bài kiểm tra đảm bảo chất lượng. Điều này đảm bảo khối cầu đấu Connectwell sẽ có mặt trên hơn 80 quốc gia và trong hàng nghìn dự án và ứng dụng trên toàn thế giới

Qua 4 thập kỷ về kinh nghiệm của chúng tôi với các hoạt động được chứng nhận ISO, Connectwell đã phát triển trở thành một trong những nhà sản xuất khối cầu đấu hàng đầu trên thế giới.

Hơn 1 Triệu kết nối được thực hiện mỗi ngày trên toàn cầu với khối cầu đấu của chúng tôi, làm cho Connectwell trở thành một đối tác tin cậy của bạn.

Vì vậy, nếu bạn muốn xây dựng các dự án của mình với một giải pháp có thể đáp ứng cả hệ thống dây dày đặc và đơn giản, đồng thời tiết kiệm không gian tủ điều khiển, hãy lựa chọn “Khối cầu đấu đa tầng – Connectwell” với sự đa kết nối và linh hoạt mà bạn cần.
