CHỨNG NHẬN ATEX-IECEx VỀ KHẢ NĂNG AN TOÀN CHÁY NỔ DÀNH CHO CẦU ĐẤU CONNECTWELL

Chứng nhận ATEX - IECEx ngoài việc tính đến các nguồn điện gây nổ, còn xem xét nồng độ khí hoặc sương mù có khả năng gây nổ cùng với bụi trong không khí.

NHỮNG ĐIỀU KIỆN CỦA CHỨNG NHẬN ATEX-IECEx

1. Điều kiện sử dụng an toàn – tăng cường an toàn cấp ”e”

Cầu đấu phù hợp để gắn trên DIN35/DIN32/DIN15 và phù hợp để sử dụng trong lớp vỏ được chứng nhận ATEX/IECEx, với xếp hạng IP tối thiểu là IP54.

Cầu đấu phải được thiết kế bọc trong vỏ bọc với loại bảo vệ cấp "t" (tuân theo tiêu chuẩn IEC/EN60079-31) khi đặt trong môi trường công nghiệp. Các khối cầu đấu phù hợp với nhiệt độ làm việc tối đa 110°C, có tính đến khả năng tự nóng lên khi sử dụng ở dòng điện định mức với kích thước dây dẫn tối đa được chỉ định và ở phạm vi nhiệt độ môi trường xung quanh từ -60°C đến +66°C tại vị trí lắp đặt. Khi sử dụng cầu đấu trong thiết bị điện, nhiệt độ cao nhất của vật liệu cách điện không được vượt quá giá trị nhiệt độ tối đa 110°C.

Khi các Khối cầu đấu này được lắp đặt, khoảng cách và khe hở tối thiểu phải được duy trì cho định mức điện áp tương ứng, so với các cầu đấu lân cận. Cần cẩn thận đối với các kết nối dây dày đặc trong khối cầu đấu, để dây dẫn không bị hư hỏng trong khi cài đặt.

2. Hướng dẫn lắp đặt - An toàn nội tại cấp ”i”

IEC/EN 60079-14:2013 Mục 5 Điều 12 nêu rõ Khối cầu đấu là thiết bị đơn giản khi được sử dụng trong các mạch an toàn nội tại. Việc kiểm tra bởi các thành phần được thông báo và đánh dấu là không cần thiết. Nếu Khối cầu đấu được xác định là một phần của mạch điện nội tại, được đánh dấu bằng màu thì màu được sử dụng sẽ là màu xanh nhạt.

Kiểm tra sự tuân thủ các yêu cầu về an toàn nội tại bao gồm khe hở và khoảng cách cách điện rắn được chỉ định trong EN IEC60079-0:2018; IEC60079-0:2017; EN 60079-11:2012 và IEC 60079-11 Mục 6 (2011) đã được thực hiện cho các mạch điện lên đến 60V. Đáp ứng các yêu cầu về khoảng cách của IEC/EN60079-14:2013 Mục 5 Điều 12.2.3 đối với việc kết nối các phụ kiện mạch an toàn nội tại riêng biệt. Cần có khoảng cách tối thiểu 50 mm để tách các bộ phận kẹp của mạch an toàn nội tại và không an toàn nội tại bằng cách sử dụng tấm phân vùng hoặc thiết bị tương tự.

NHỮNG YÊU CẦU CỤ THỂ

1. Khối cầu đấu phù hợp để gắn trên DIN 35/ DIN32/ DIN 15.

2. Khối cầu đấu phù hợp để sử dụng trong vỏ bọc được chứng nhận ATEX/IEC với xếp hạng IP tối thiểu là IP54.

3. Các khối cầu đấu có mức tăng nhiệt độ tối đa là 40K đối với các thanh tiếp điểm & 42K đối với vỏ nhựa và phù hợp để lắp đặt ở nhiệt độ môi trường từ -60°C đến +66°C. Các khối cầu đấu phù hợp với nhiệt độ sử dụng tối đa 110°C, có tính đến khả năng tự phát nhiệt khi sử dụng ở dòng điện định mức với kích thước dây dẫn tối đa được chỉ định và ở phạm vi nhiệt độ môi trường xung quanh từ -60°C đến +66°C tại vị trí lắp đặt. Khi sử dụng cầu đấu trong các thiết bị điện, nhiệt độ cao nhất của vật liệu cách điện không được vượt quá giá trị nhiệt độ tối đa 110°C.

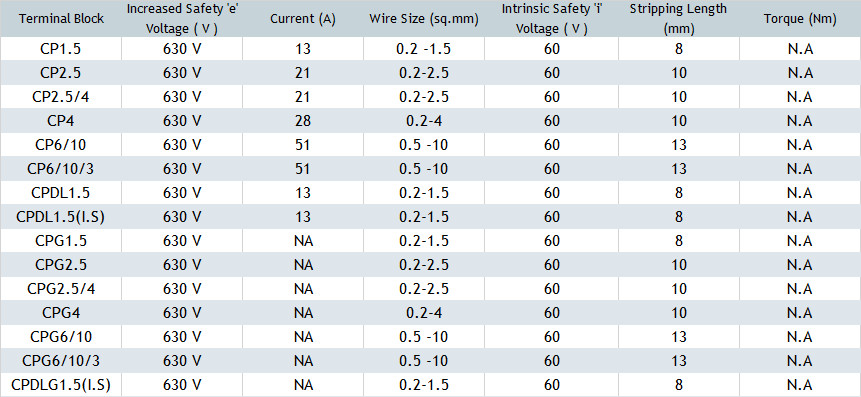

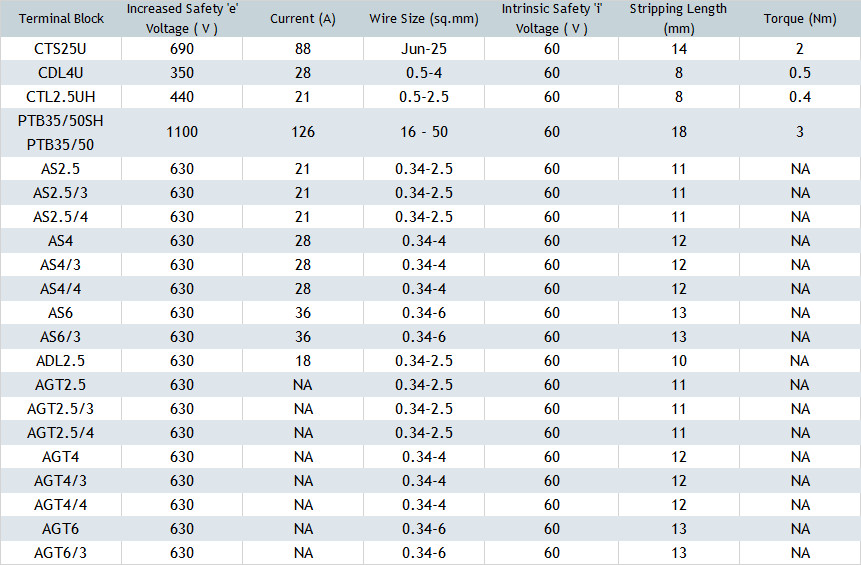

4. Khi các khối cầu đấu này được lắp, khoảng cách tối thiểu với các khối cầu đấu lân cận và giữa thanh tiếp điểm & DIN-Rail phải được duy trì theo bảng sau:

5. Để tránh nguy cơ đoản mạch giữa các dây dẫn liền kề trong khối cầu đấu; cách điện của từng dây dẫn phải được duy trì đến phần tiếp xúc với tiếp điểm của khối cầu đấu.

6. Tất cả các vít và đai ốc được sử dụng phải được siết chặt theo giá trị mô-men xoắn được chỉ định.

7. Chất liệu vỏ của khối cầu đấu không được chứng nhận về khả năng chống tia cực tím. Các khối cầu đấu không được lắp đặt trong hộp, tủ bằng kính hoặc nhựa trong suốt trừ khi được bảo vệ khỏi ánh nắng trực tiếp.

8. Khi sử dụng trong các mạch an toàn nội tại, các đầu nối không được sử dụng cho điện áp đỉnh trên 60 V.

9. Trong trường hợp các cầu đấu của mạch an toàn nội tại và không an toàn nội tại nằm trong cùng một vỏ bọc thì phải thực hiện các biện pháp để duy trì khoảng cách ít nhất 50 mm bằng cách sử dụng miếng đệm hoặc thiết bị tương tự. Ngoài ra, phải sử dụng vách ngăn đáp ứng các yêu cầu của các tiêu chuẩn liên quan (ví dụ IEC 60079-14).

10. Khi được sử dụng như một phần của mạch an toàn nội tại, các khối cầu đấu phải đáp ứng các yêu cầu đối với cấp nhiệt độ T4.

11. Cần thận trọng đối với loại kết nối dây bện trong các khối cầu đấu, để dây dẫn không bị hư hỏng trong khi lắp đặt.

12. Khi thiết bị được lắp trong khu vực nguy hiểm, chỉ được phép kết nối và ngắt kết nối thiết bị khỏi thanh rail khi môi trường không có khả năng gây nổ. Hạn chế này không áp dụng nếu mạch về bản chất là an toàn.

Đối với cầu đấu cầu chì và cầu đấu ngắt kết nối

13. Đối với các cầu đấu cầu chì, nguồn điện phải được ngắt trước khi nhấc lõi cầu chì ra khỏi đế. Không kích hoạt dao cách ly hoặc thay thế cầu chì khi được cấp điện.

14. Cầu đấu cầu chì: Cầu chì thay thế phải là dòng FSF do Schurter sản xuất hoặc dòng PSF do Protectron sản xuất hoặc các dòng tương đương được UL phê duyệt. Kích thước của cầu chì là Ø 5 X 20 mm. Cầu chì phải được chọn sao cho thuộc loại không tái sử dụng được và cần phải sử dụng trong phạm vi thông số định mức của nhà sản xuất: khả năng cắt, dòng điện và điện áp định mức. Dòng điện định mức không được vượt quá 6,3A.

15. Đối với khối cầu đấu cầu chì, cầu chì Ex ic chỉ được lắp bên trong vỏ chống cháy phù hợp đã được chứng nhận.

16. Đối với các khối cầu đấu ngắt kết nối có dao ngắt kết nối hoạt động dạng bản lề - phần dao ngắt kết nối chỉ được vận hành khi mạch điện được cách ly; sự hạn chế này không áp dụng nếu mạch này là mạch an toàn nội tại.

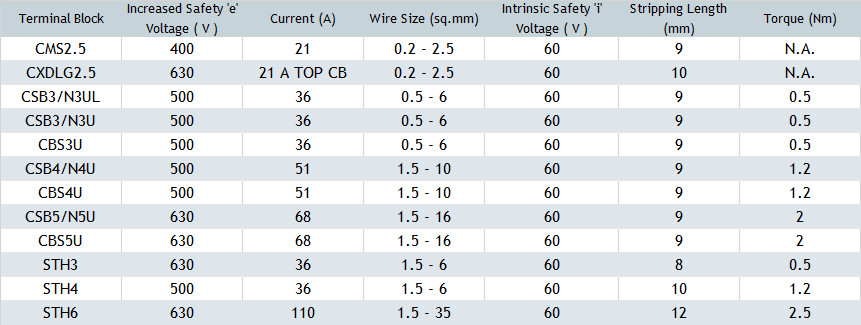

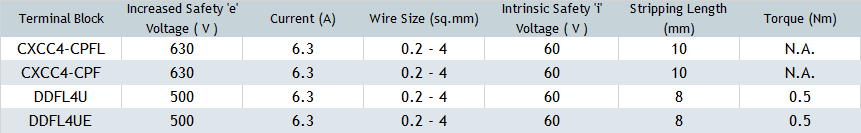

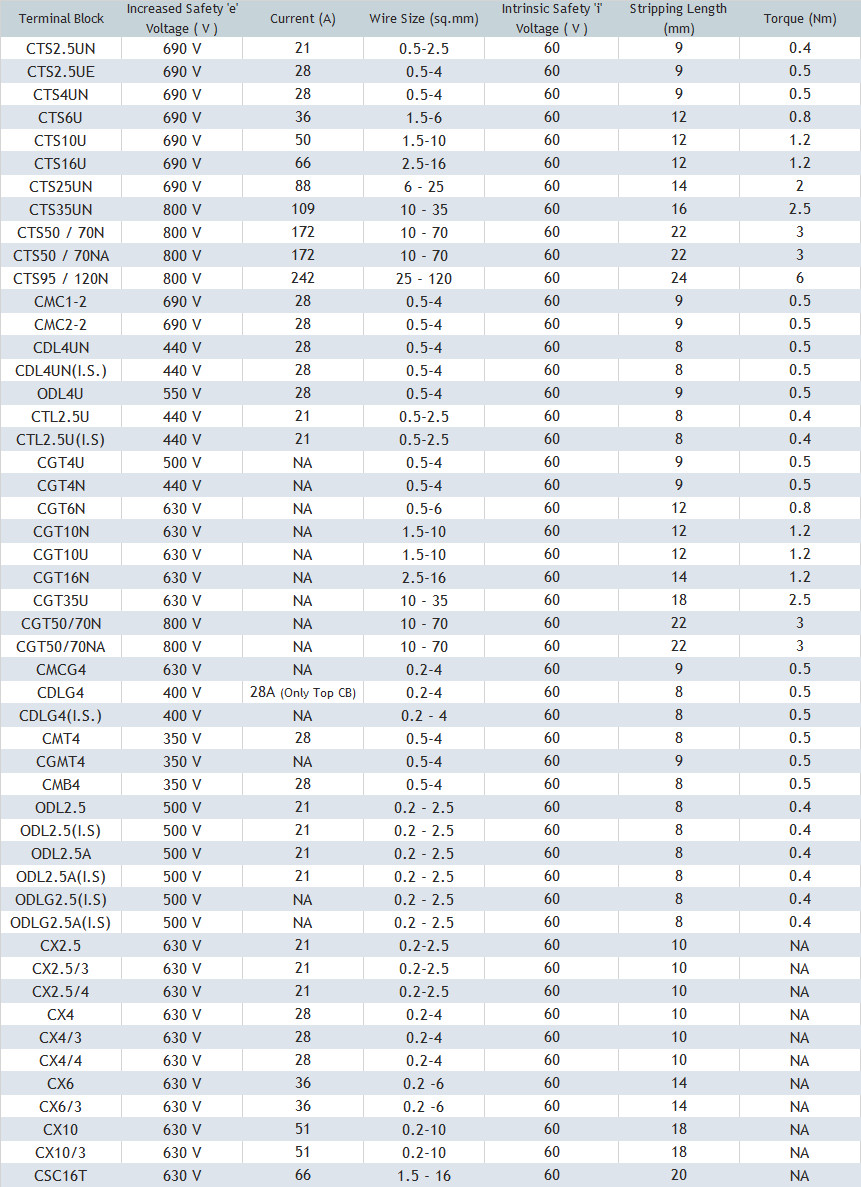

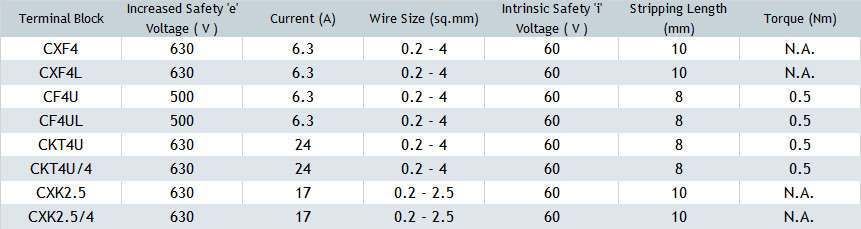

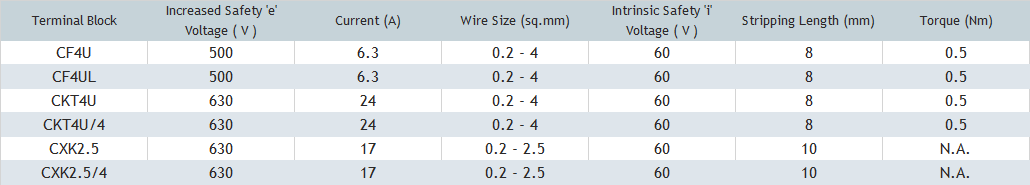

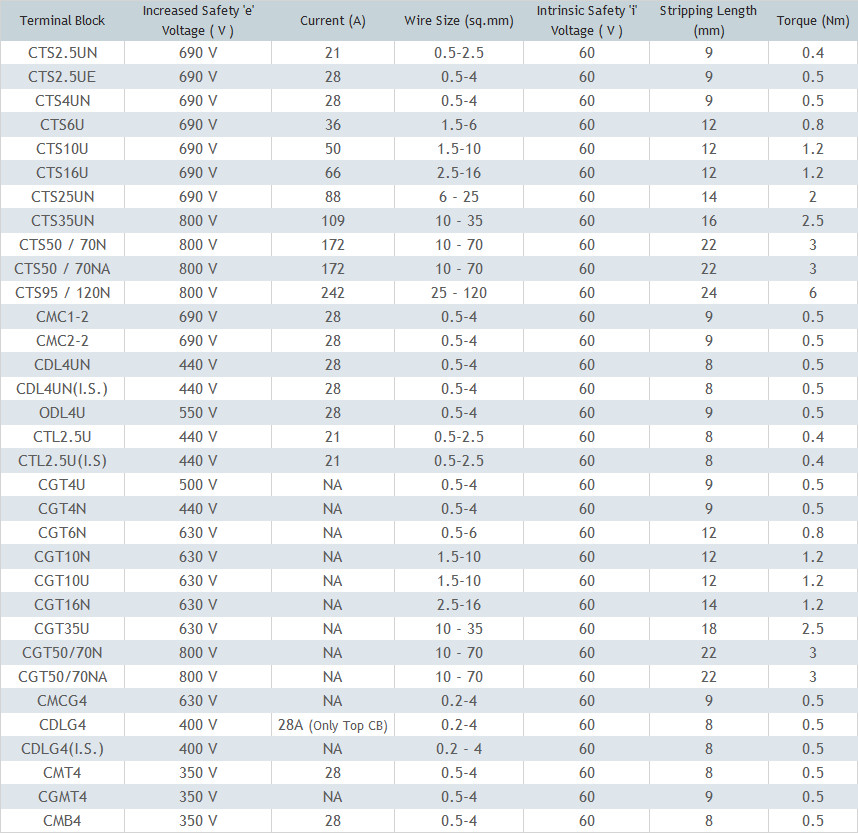

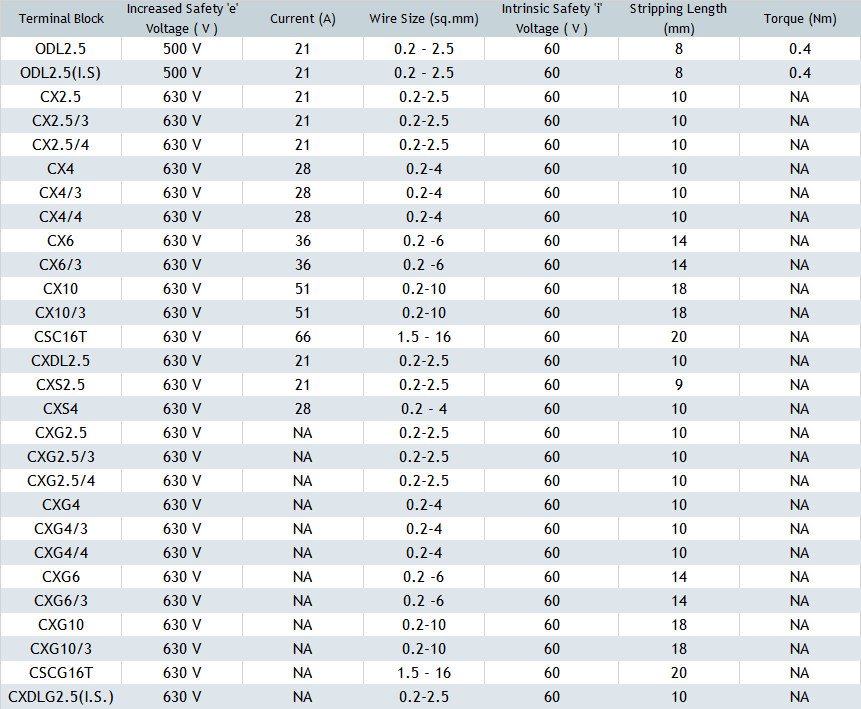

Cầu đấu Connectwell được chứng nhận ATEX - IECEx sẽ được đánh dấu như sau:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

Đánh dấu trên nhãn:

---------------------------
