CẦU ĐẤU DẠNG GÀI CÔNG NGHỆ PUSH-IN (CP)

Công nghệ cầu đấu dạng gài PUSH-IN tiện lợi, hiệu năng tuyệt vời

ƯU ĐIỂM CỦA CẦU ĐẤU DẠNG GÀI PUSH-IN CP

TIẾT KIỆM THỜI GIAN

Dòng cầu đấu dây dạng gài Push-in CP mới từ Connectwell giúp kết nối nhanh hơn, dễ dàng,  không cần dụng cụ, không bị ăn mòn và kết nối có thể chịu được môi trường khắc nghiệt và rung động mạnh, nhỏ gọn và mỏng.

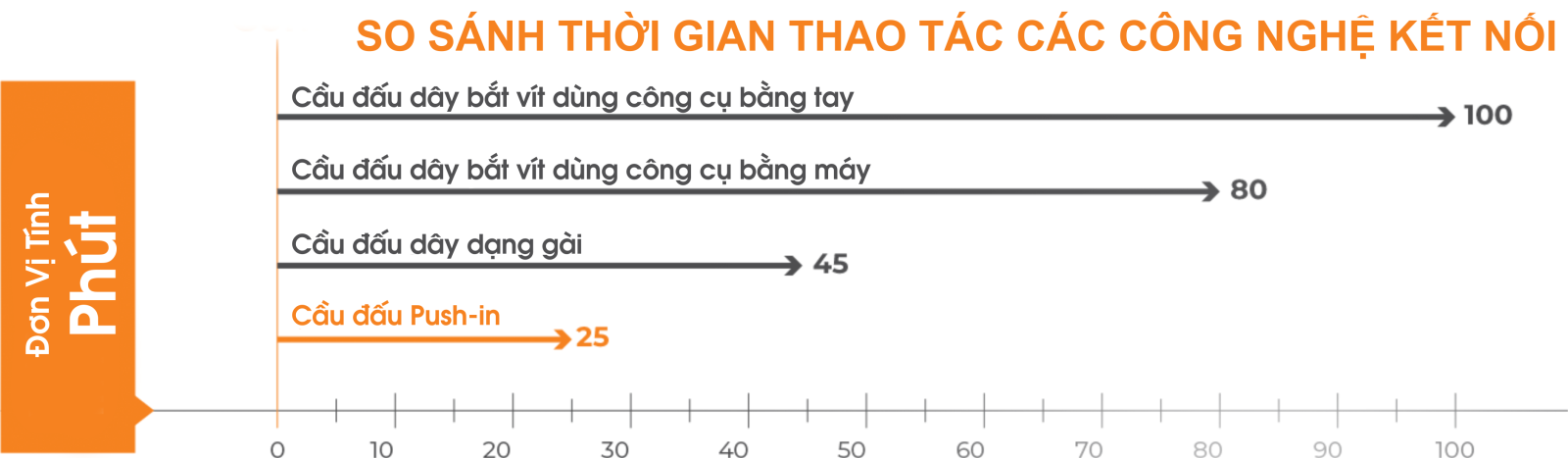

Bảng so sánh về thời gian của việc kết nối bằng công nghệ Push-In và kết nối thông thường

CHỊU ĐƯỢC MÔI TRƯỜNG KHẮC NGHIỆT

Các kết cấu lò xo được thiết kế đặc biệt cung cấp khả năng giữ chặt dây tuyệt vời trong môi trường khắc nghiệt, rung động

Cầu đấu CP đã phải trải qua các thử nghiệm Rung và Sốc cơ học theo hướng dẫn IEC 60068-2-6 & IEC 61373. Các sản phẩm cầu đấu CP chịu rung động lên tới 300 Hz với độ dịch chuyển là 5 mm, ở gia tốc 30 m / giây², theo cả ba trục đối với thời lượng 2 giờ trên mỗi trục, cầu đấu CP cũng chịu 3 lực nén cơ học theo chiều dương và 3 lực nén theo chiều âm tại gia tốc 300 m / giây² ở cả ba trục với thời gian xung là 18 mili giây.

Với việc sử dụng kim loại chất lượng tốt, các cầu đấu dây dòng CP phù hợp với các điều kiện môi trường cực kỳ khắc nghiệt như các ứng dụng Hàng hải và Nhà máy hóa chất

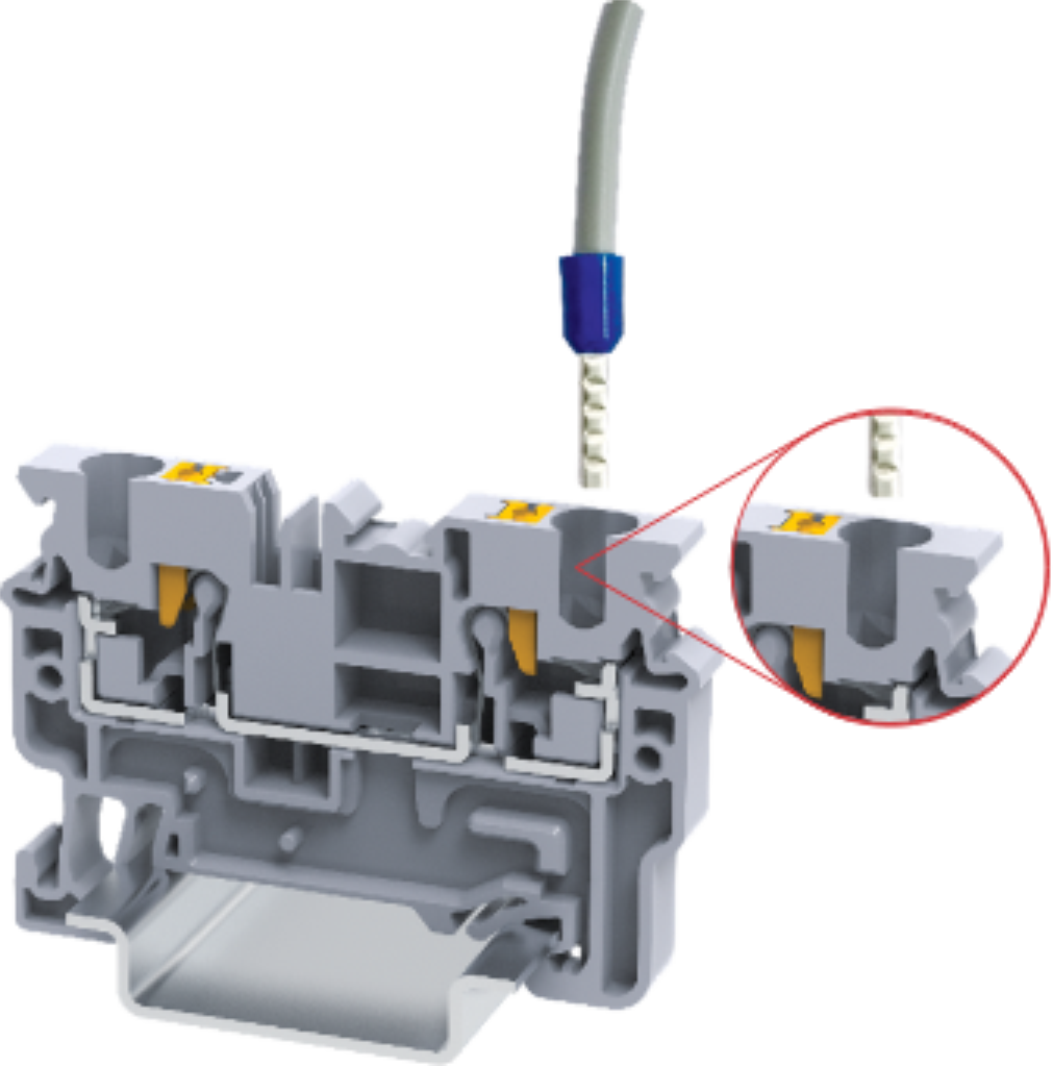

KHẢ NĂNG ĐI DÂY DỄ DÀNG KHÔNG CẦN DỤNG CỤ HỔ TRỢ.

Khả năng thực hiện kết nối mà không cần công cụ  nhưng vẫn đảm bảo kết nối của dây dẫn

Dòng CP cho phép dễ dàng kết nối dây dẫn cả dây dẫn thẳng và dây dẫn được bện mà ta chỉ cần đẩy chúng vào cầu đấu .

 cần công cụ đặc biệt. Một vít dẹp cũng đã đủ để thực hiện thao tác

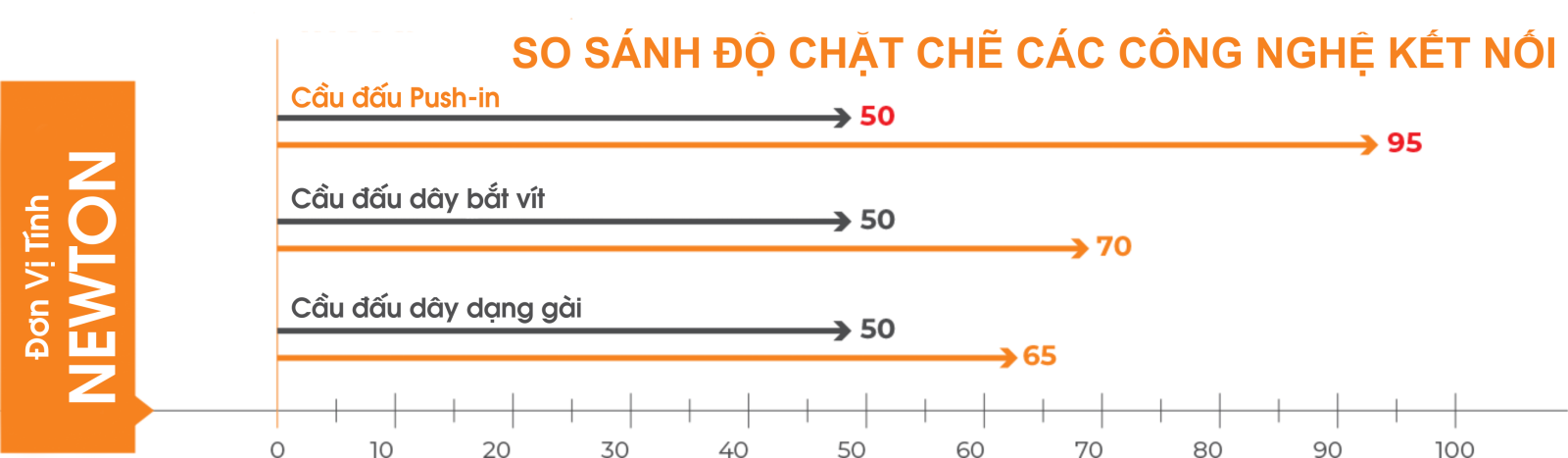

Bảng so sánh về khả năng chịu lực kéo (N)

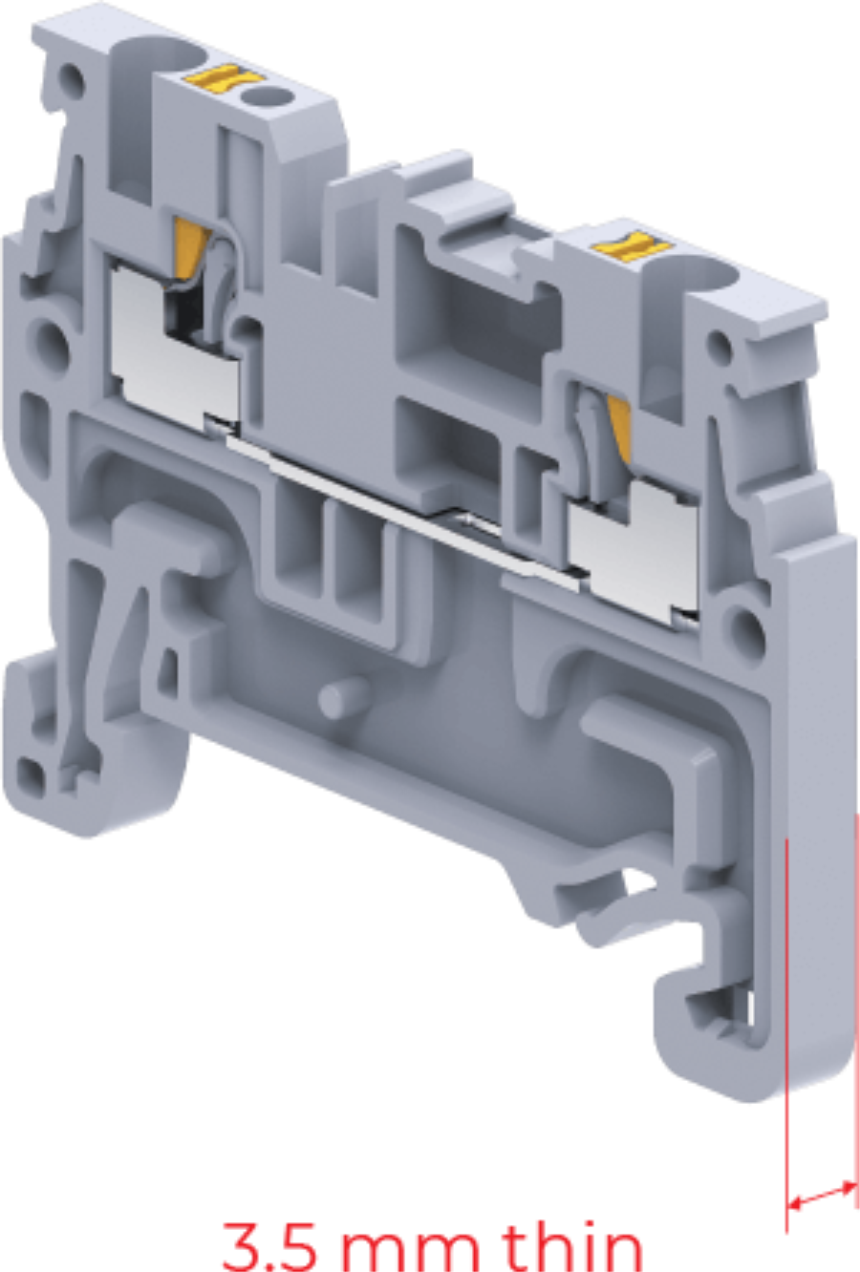

ĐỘ MỎNG ĐẠT 3,5 MM

Cơ chế kẹp giữ dây dẫn được thiết kế đặc biệt đảm bảo rằng sản phẩm dù mỏng nhưng vẫn đáp ứng đầy đủ yêu cầu kỹ thuật. Dày 3,5 mm so với độ dày tiêu chuẩn 1,5 sq.mm

CÁC ƯU ĐIỂM KHÁC TRONG THIẾT KẾ

1. Lỗ nhét dây to

Vỏ được thiết kế đặc biệt tạo điều kiện dễ dàng kết nối dây.

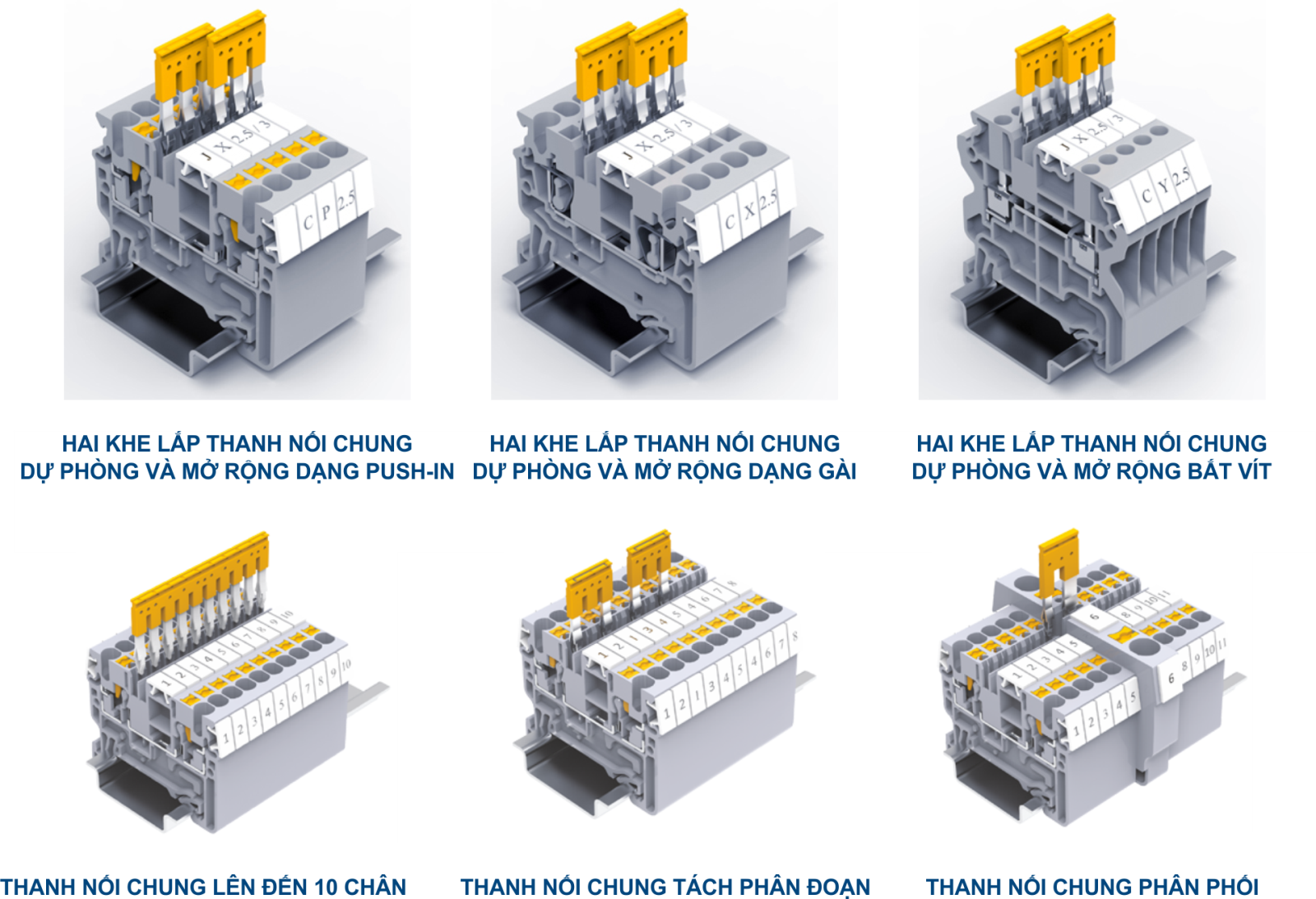

2. Thanh nối chung đa dạng

• Hệ thống kết nối (jump) dễ dàng và dễ sử dụng
• Có nhiều loại jum kết nối khác nhau
• 2 hàng độc lập để chèn jumper
• Màu cam sáng để chỉ ra sự hiện diện của jumper
• Kết nối được nhiều dây khác nhau

CÁC DÒNG SẢN PHẨM CẦU ĐẤU PUSH-IN ĐẶC BIỆT

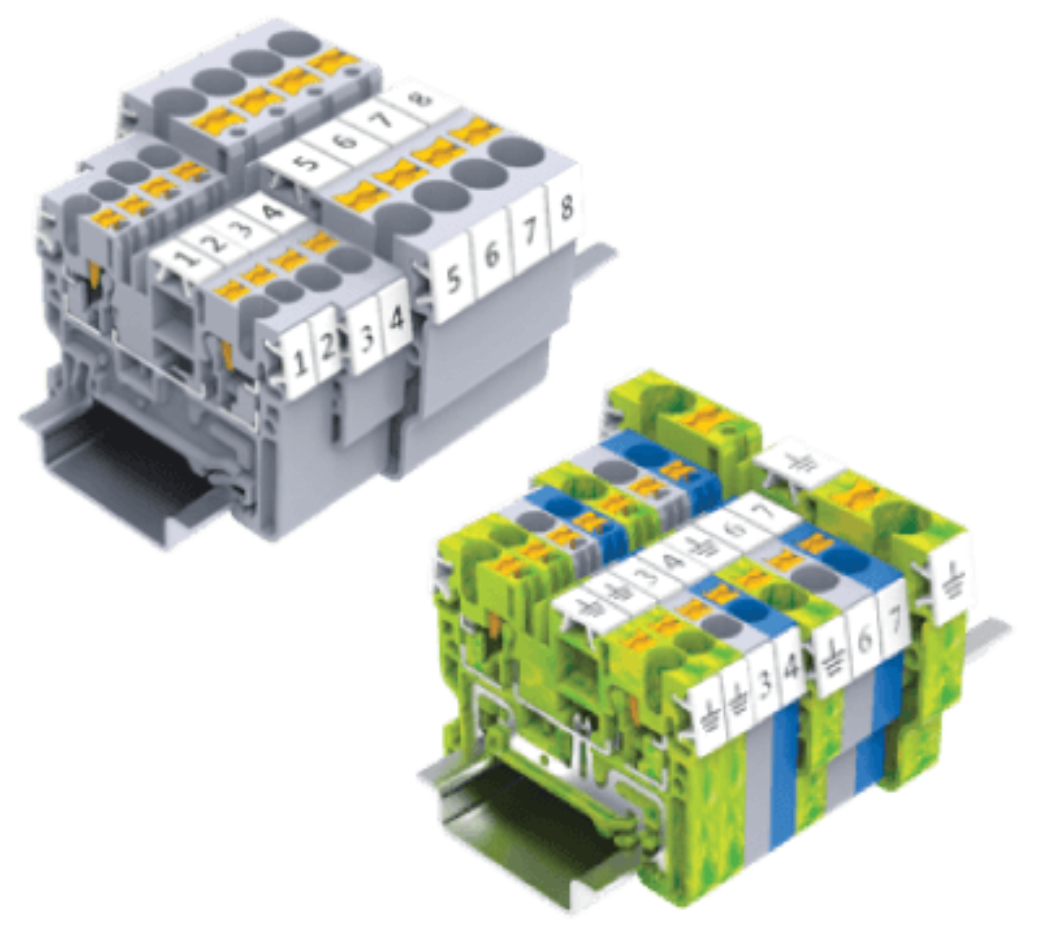

1. Các cầu đấu dây CP dạng tiếp đất và nối đất

• Với khả năng kẹp dây rộng, các khối cầu đấu trong sản phẩm dòng CP dây là một lựa chọn tốt để kết nối dây nhanh và dễ dàng trong tủ.
• Khối cầu đấu nối đất có màu vàng xanh tiêu chuẩn công nghiệp.
• Các cầu đất mặt đất có thể dễ dàng gắn vào thanh ray.

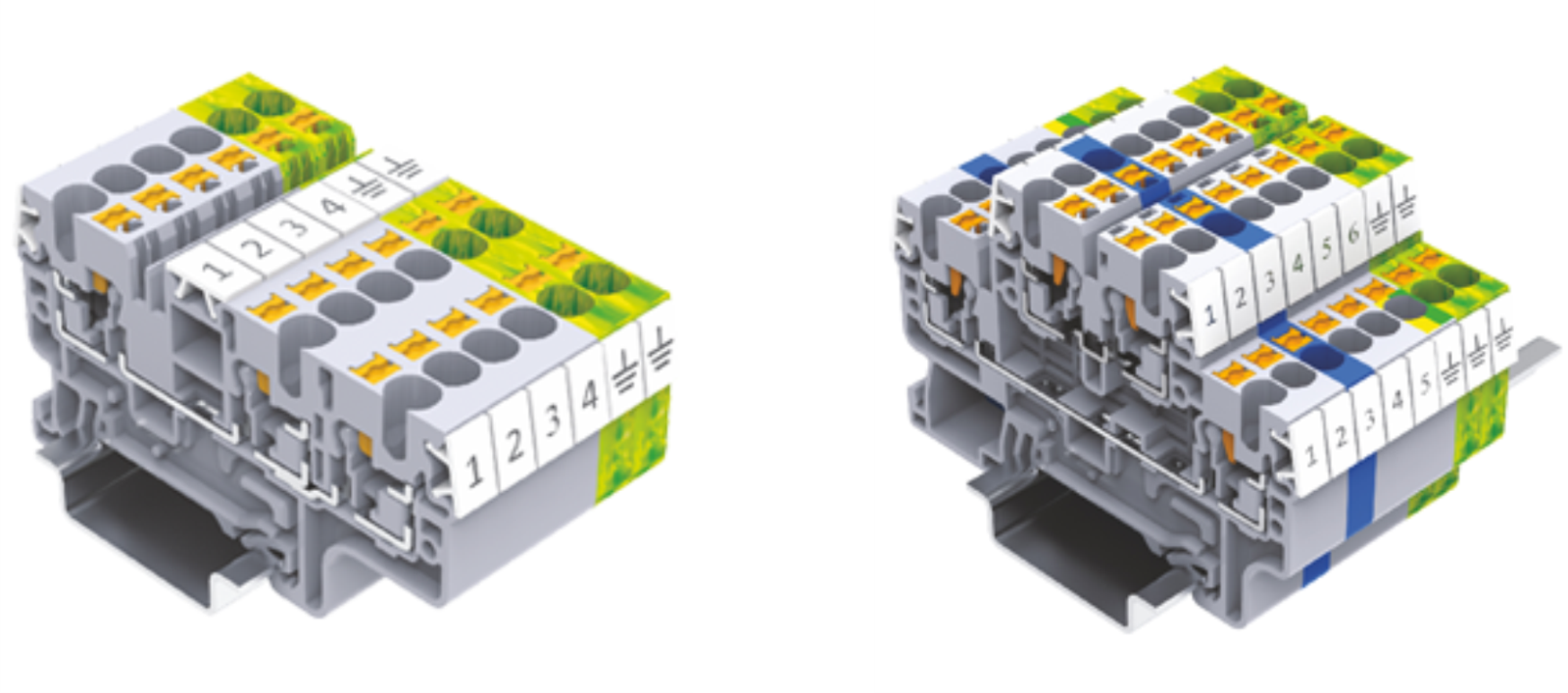

2. Khối cầu đấu nhiều dây & nhiều cấp

• Thiết bị cầu đấu kết nối nhiều dây phù hợp để kết nối nhiều hơn một dây đẳng thế trong tủ.
• Khối cầu đấu PUSH-IN 2 cấp và 3 cấp,mật độ dây cao hơn
• Phiên bản cầu đấu nối đất và rút ngắn nội bộ trong Đa tầng sự kết hợp cũng có sẵn để đơn giản hóa hơn nữa các mạch.

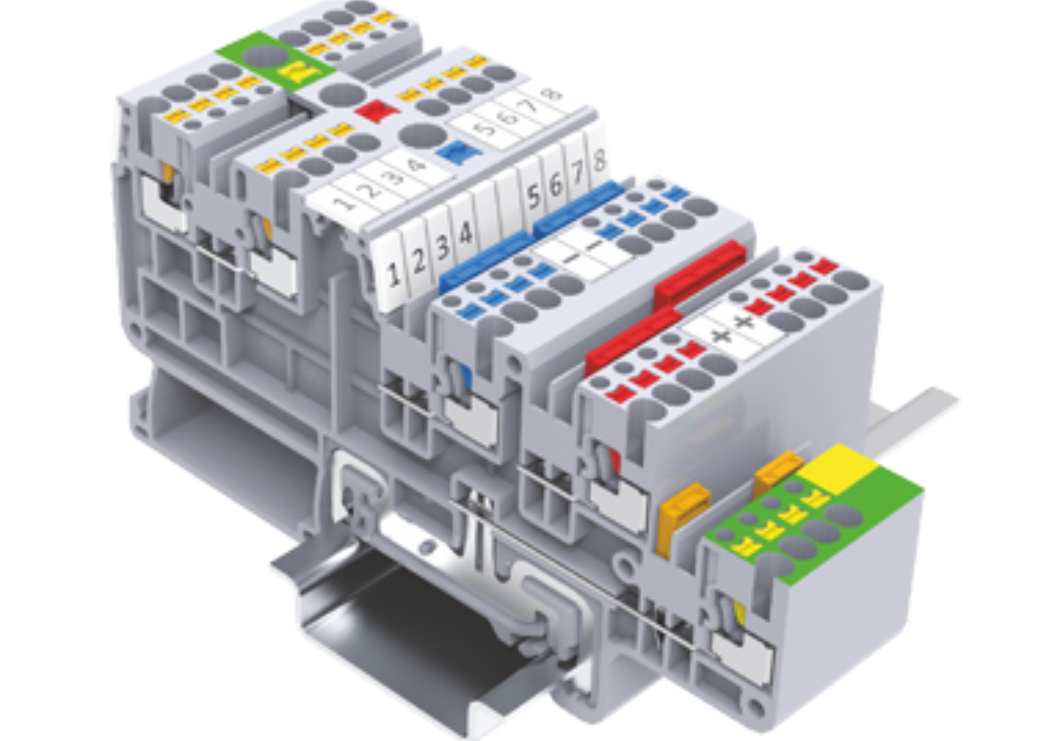

3. Cầu đấu dành cho cảm biến & thiết bị truyền động

• Với độ dày chỉ 3,5 mm và với công nghệ PUSH-IN nhanh chóng và dễ dàng
• Dòng thiết bị cầu đấu cảm biến và thiết bị truyền động giúp đơn giản hóa các kết nối cáp cảm biến trong điều khiển tủ
• Các nút đẩy được mã hóa màu đơn giản hóa việc nhận dạng mạch cho thanh cái chung dương và thanh cái chung âm

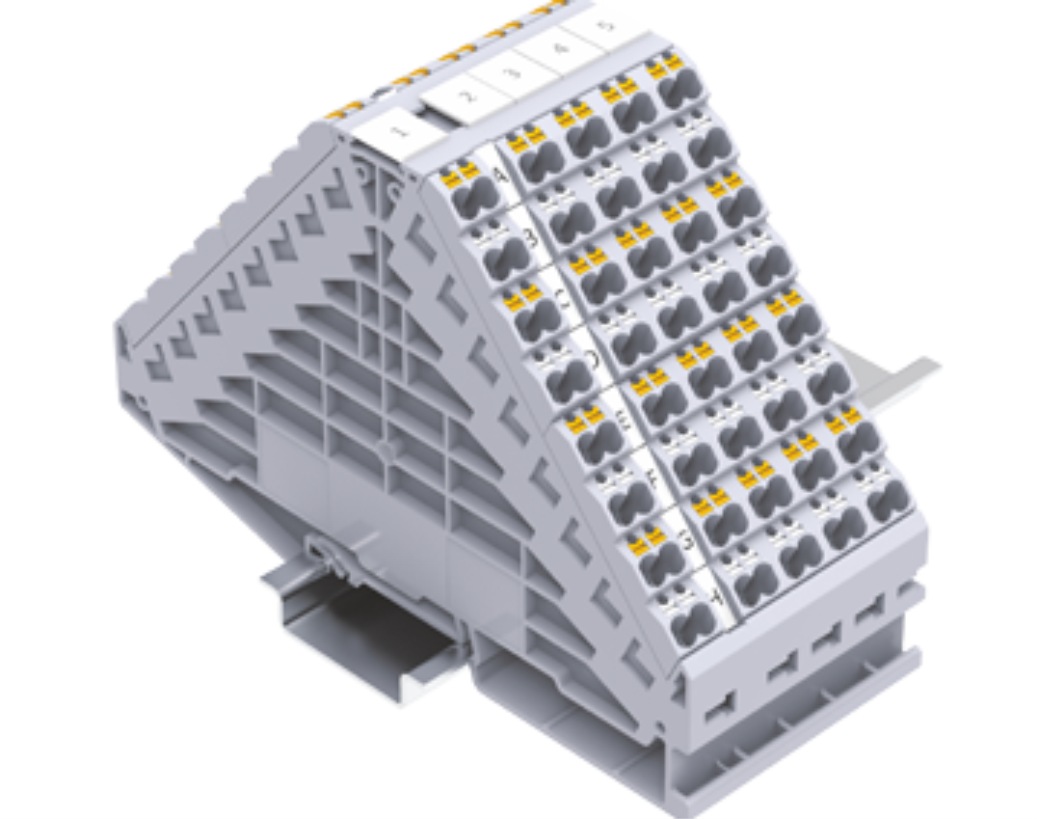

4. Cầu đấu Marshalling 8 cấp

• Dễ dàng kết nối lên tới 32 dây với kết nối kiểu PUSH-IN
• Độ dày 9 mm và rộng 120 mm Tiết kiệm không gian và thiết kế nhỏ gọn
• Tấm phân cách để đánh dấu từng cấp độ và được phân biệt bởi các thẻ đánh dấu
• Nhận dạng nhanh các điểm kết thúc bằng các nút đẩy được mã hóa màu

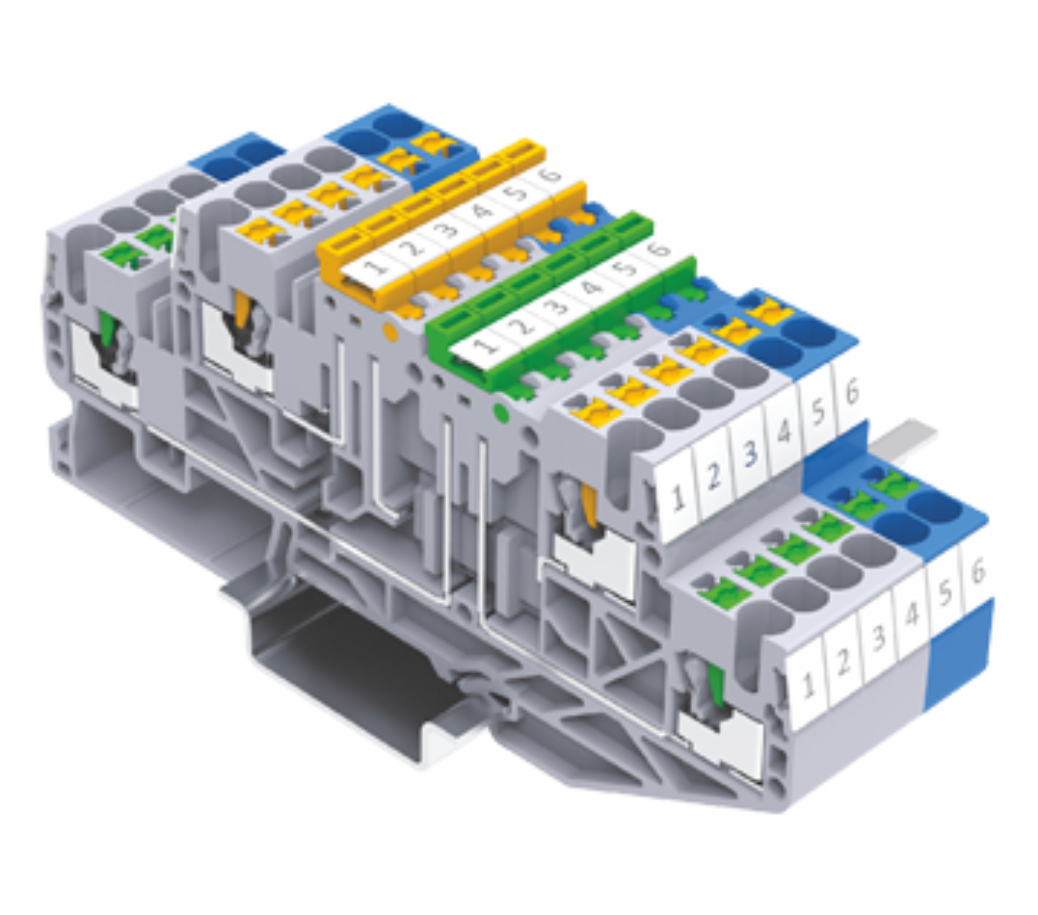

5. Các khối cầu đấu  ngắt kết nối

• Cầu đấu ngắt kết nối dao kép chuyên dụng giúp tăng mật độ dây và cũng cung cấp khả năng để ngắt kết nối của các tiếp điểm ở trên.
• Cầu dao ngắt kết nối được mã hóa màu để dễ dàng chọn được vị trí cần ngắt.
• Các dây tiêu chuẩn ø 2,3 mm có thể được lắp vào để thực hiện các kiểm tra cần thiết sau khi ngắt kết nối

🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻🌻
