LOA CỘT NGOÀI TRỜI CHUYÊN DÙNG MÔI TRƯỜNG ĐẶT BIỆT

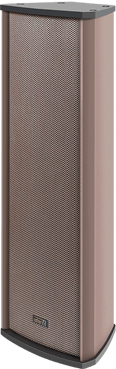

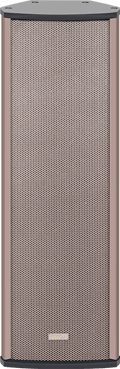

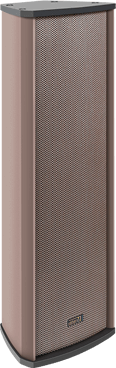

Loa cột CU-9030/9060/9120

Loa cột chịu được mọi thời tiết của dòng CU-9000 được thiết kế để hoạt động lâu dài trong môi trường khắc nghiệt và tái tạo chất lượng cao các chương trình âm nhạc, tin nhắn thoại và các tín hiệu đặc biệt trong hệ thống truyền thanh và phát sóng công cộng.

Tiếp tục truyền thống sản xuất thiết bị có chất lượng và độ tin cậy hoàn hảo, Inter-M đã phát triển một dòng loa CU-9000 đặc biệt với cấp bảo vệ IP65 đã được thử nghiệm, được thiết kế để hoạt động lâu dài trong môi trường khắc nghiệt. Chúng không sợ tiếp xúc trực tiếp với ánh nắng mặt trời, muối, được bảo vệ khỏi tia nước từ bất kỳ hướng nào và loại trừ hoàn toàn sự xâm nhập của nước và bụi vào vỏ kim loại kín.

TÍNH NĂNG CỦA LOA

- Thiết kế chống bụi nước: Hệ thống âm thanh của dòng CU-9000 có mức độ bảo vệ cao của vỏ bọc tiêu chuẩn cống bụi nước IP65, được trang bị các đầu vào kín, cho phép chúng sử dụng ngoài trời trong mọi thời tiết.

- Vỏ chắc chắn, chống mài mòn: Thiết kế của loa là một vỏ bọc hoàn toàn bằng nhôm với một tấm lưới bảo vệ bằng thép mạ kẽm chắc chắn.

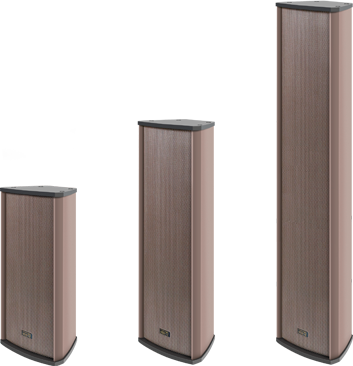

- Đa dạng công suất: Dòng loa cột CU-9000 được đại diện bởi 3 model CU-9030, CU-9060, CU-9120 với công suất lần lượt là 30, 60 và 120 W.

- Phát lại chất lượng cao: Khả năng tái tạo âm thanh chất lượng cao đạt được thông qua việc sử dụng loa 4 inch với dải tần tái tạo rộng.

- Cài đặt thuận tiện và dễ dàng: Loa được gắn vào tường bằng giá đỡ có thể đóng mở với khả năng điều chỉnh góc nghiêng theo mặt phẳng dọc và ngang.

THIẾT KẾ

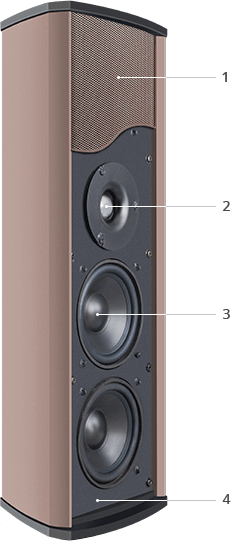

 Hình1. Thiết kế mặt trước của loa CU-9060

1 - Lưới kim loại mạ kẽm

2 - Loa tweeter vòm

3 - Loa băng thông rộng

4 - Bảng nhôm

Bộ tản nhiệt động CU-9000 được làm bằng vật liệu chống ẩm và được lắp đặt kín đáo thông qua các miếng đệm giảm chấn vào một tấm nhôm khổng lồ dày 2 mm. Một tấm lưới kim loại mạ kẽm ở mặt trước của loa bảo vệ các nón loa khỏi bị hư hỏng cơ học và tiếp xúc với lửa trong trường hợp hỏa hoạn. Tất cả các yếu tố cấu trúc, bao gồm cả vít, được dán thêm bằng chất trám khe. Nắp và đế của vỏ cũng được đúc từ nhôm, dày ít nhất hai mm.

Sự kết nối chặt chẽ của tất cả các bộ phận, kết hợp với vật liệu tiêu âm bên trong loa, tránh được hiện tượng cộng hưởng âm ký sinh, ngay cả khi hoạt động ở công suất tối đa 120 watt.

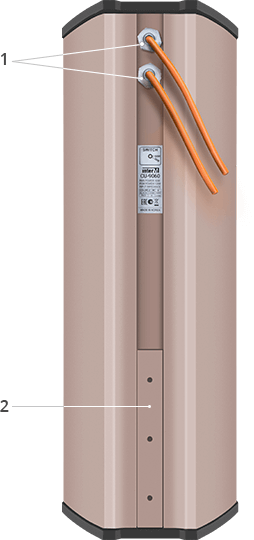

  Hình 2: Mặt sau loa CU-9060

1 - Đầu vào kín

2 - Một thanh có thể di chuyển để gắn giá đỡ

Không thể tưởng tượng một chiếc loa phát sóng có cấp bảo vệ IP65 mà không có một tuyến cáp kín. Loa CU-9000 có hai đầu vào như vậy. Chúng cho phép không sử dụng các hộp nối bổ sung của đường cáp chống cháy và đồng thời cung cấp “kết nối các dây đầu vào và đầu ra của đường dây liên lạc không phải bằng cách tiếp xúc trực tiếp giữa các dây dẫn mà thông qua các đầu nối còi báo động”. Nói cách khác, đường truyền từ bộ khuếch đại đến loa tiếp theo trong đường dây có thể được chạy bên trong thùng loa. Trong trường hợp này, việc chuyển đổi được thực hiện bằng cách sử dụng một khối đầu cuối bằng sứ gắn trên nắp trên của loa.

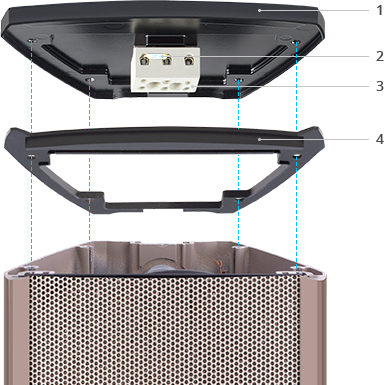

Hình 3: Phần đầu loa

1 - Nắp trên

2 - Cầu chì nhiệt

3 - Khối đầu cuối bằng gốm

4 - Miếng đệm làm kín

Cần lưu ý rằng bạn không cần phải sử dụng nghiêm ngặt hai đầu vào. Các kỹ sư của Inter-M đã khéo léo lắp đặt các phích cắm đa năng vào mỗi hệ thống loa. Chúng đảm bảo độ kín của vỏ bên trong lối vào cáp tự do, hoặc có thể được sử dụng như một miếng đệm khi lắp đặt các dây dẫn có đường kính nhỏ hơn 4 mm hoặc tiết diện không tròn.

Có thể truy cập khối bằng cách tháo nắp loa trên cùng. Do đó, nó được lắp đặt trên một miếng đệm cao su đặc biệt, cung cấp sự bảo vệ cần thiết cho các bộ phận bên trong khỏi sự xâm nhập của hơi ẩm vào bên trong vỏ. Ngoài ra, nắp còn được cố định chắc chắn vào củ loa bằng các vít bịt cao su.

Theo mặc định, cầu chì nhiệt được lắp trong khối đấu nối loa, cầu chì này bảo vệ đường truyền nếu loa bị hư hỏng do hỏa hoạn.

Ngoài thực tế là tất cả các giải pháp kỹ thuật trên chủ yếu nhằm mục đích tăng độ tin cậy của loa, chúng cũng tuân thủ đầy đủ các yêu cầu của tiêu chuẩn Châu Âu EN54.

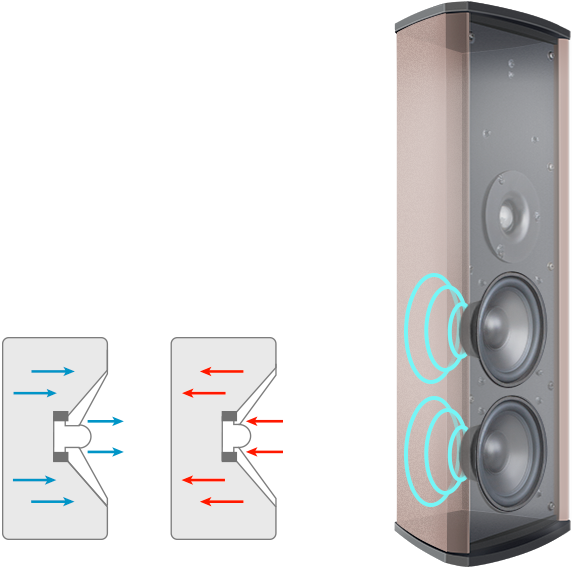

Hình 4: Sự chuyển động bên trong loa

Thiết kế âm học duy nhất có thể có cho các đầu dò động trong vỏ bọc IP65 là "hộp kín". Âm lượng bên trong của các dòng loa CU-9030, CU-9060 và CU-9120 rất ấn tượng nhờ thùng loa thanh lịch, chắc chắn và kín. Ngoài ra, thùng loa đồ sộ còn được bổ sung vật liệu tiêu âm để giảm tần số cộng hưởng, loa có hành trình tự do sâu và vòm cao su mềm. Thiết kế này, được nêu chi tiết trong bằng sáng chế nổi tiếng năm 1956 của Edgar Wiltschur, tối đa hóa độ cứng của khối lượng không khí để giảm méo hài ở tần số thấp và biên độ tín hiệu cao.

Nghe hệ thống loa hai chiều CU-9000 ở âm lượng tối đa cho phép bạn chứng minh rõ ràng mức độ phù hợp và hiệu suất của hệ thống treo khí nén của chúng. Theo quy luật, nhược điểm của giải pháp kỹ thuật này là làm giảm hiệu quả của bộ phát động. Nhưng cả ba loa trong series đều chứng minh được mức độ nhạy và áp suất âm thanh cao. Do đó, họ xác nhận rằng việc tính toán tần số cộng hưởng tối ưu là chính xác và vỏ được chọn hoàn toàn phù hợp với thiết kế âm học của các trình điều khiển dải rộng và không chỉ để bảo vệ chúng.

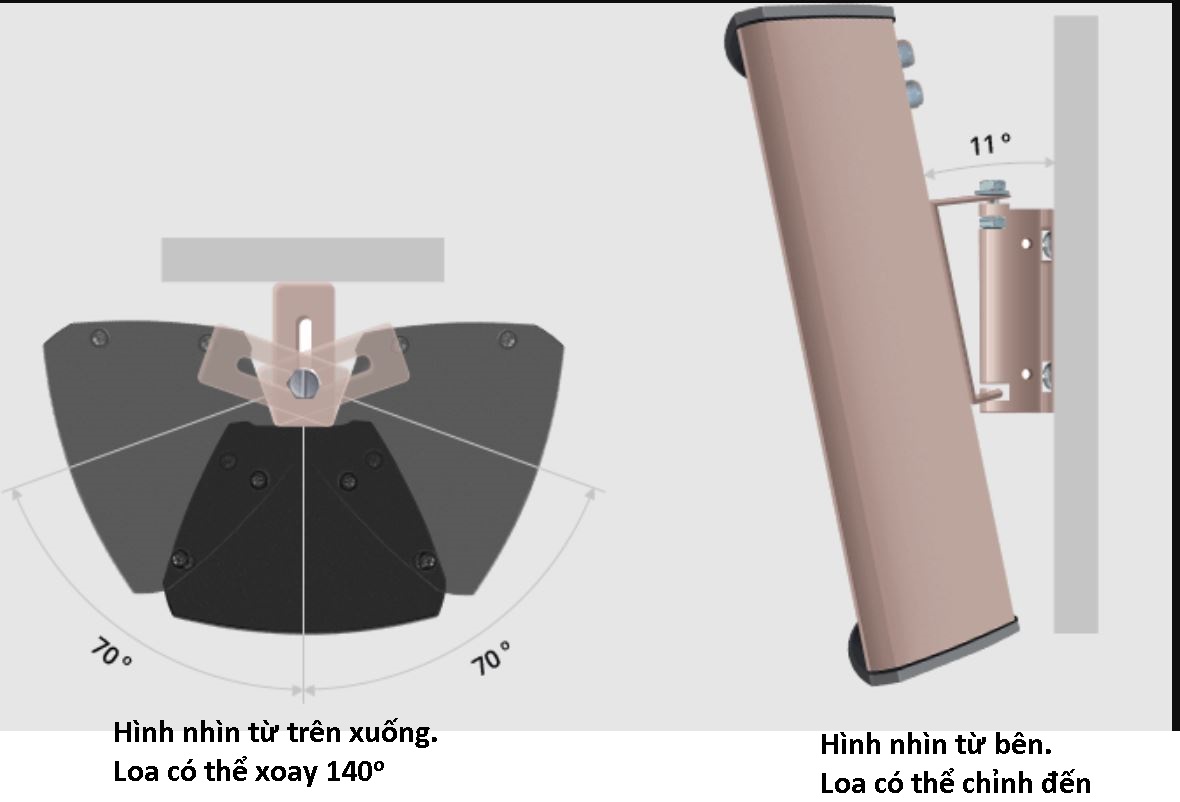

                                                                                                            Hình 5: Góc xoay và độ nghiêng cho phép khi lắp loa

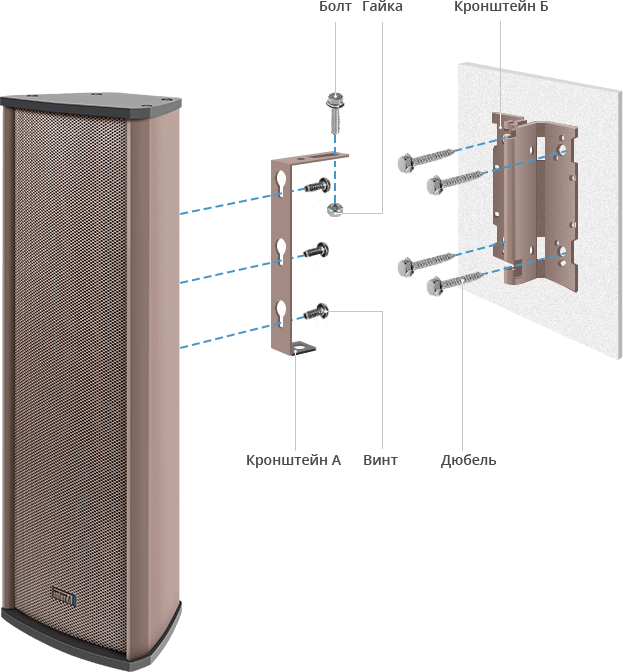

Theo truyền thống, tất cả loa cột Inter-M đều được cung cấp một giá đỡ đa năng. Sự khác biệt trong trường hợp này là giá đỡ được gắn vào đế của vỏ máy. Ghế vít không vi phạm tính toàn vẹn của vỏ, nhưng nằm trên một tấm di động đặc biệt, được cố định ở bất kỳ vị trí nào bằng các vít giống nhau. Như vậy, loa có thêm một bậc tự do. Theo tiêu chuẩn, giá đỡ cố định trên một mặt phẳng, nó có thể xoay 70 độ từ hướng thẳng sang bên phải hoặc bên trái và nghiêng 11 độ xuống dưới. Và nhờ tấm có thể di chuyển, bạn cũng có thể điều chỉnh chiều cao vị trí của nó so với các lỗ trên tường.
