Ổ CẮM PHÍCH CẮM CÔNG NGHIỆP CHÂU ÂU - ITALIA

Ổ cắm và phích cắm

IEC 60309

Tiêu chuẩn IEC60309 «phích cắm, ổ cắm và khớp nối cho mục đích công nghiệp» nó áp dụng cho cho ổ cắm và phích cắm lắp đặt cố định, phích cắm và ổ cắm di động và ổ cắm và phích cắm cho người dùng với các đặc điểm sau:

Điện áp lên đến 1000V

Dòng đến 800A

Tần số lên tới 500Hz

Theo IEC, Tiêu chuẩn đã chia ra các mục như sau:

• 60309-1: Yêu cầu chung về chức năng và an toàn:

• 60309-2: Yêu cầu tương thích về kích thước đối với phụ kiên chân cắm và tiếp điểm dạng ống

• 60309-4: Yêu cầu về ổ cắm có thiết bị đóng cắt hoặc không có khóa liên động

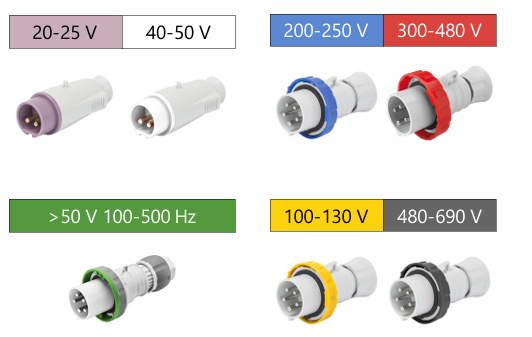

Phân loại – Điện áp

Màu sắc dùng để xác định mức điện áp hoạt động của ổ cắm và phích cắm.

• Hồng/Trắng: Điện áp thấp

• Đỏ /Xanh dương: Điện áp tiêu chuẩn

• Xanh lá: không xác định điện áp cụ thể nhưng dùng để xác định tần số khác với tần số tiêu chuẩn (50/60Hz)

• Vàng/Đen: Điện áp đặc biệt

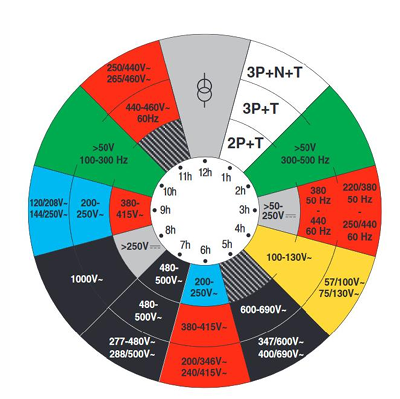

Phân loại – Vị trí trên mặt đồng hồ

Dựa vào vị trí trên mặt đồng hồ chúng ta có thể biết được khả năng tương thích điện áp.
Vị trí của tiếp điểm nối đất ( Xác địch lớn hơn một chút so với các tiếp điểm khác) có thể tìm được ở 1 trong 12 vị trí theo biểu đồ bên phải
Do đó, bởi lý do an toàn và khả năng tương tích, nó có thể kết nối ổ cắm và phích có vị trí giống với tiếp điểm nối đất.

Ứng dụng

-Công nghiệp -Thiết bị có tần số quay cao - Điện áp đặc biệt - Ứng dụng hàng hải

- Công trường Xây dựng

- Lĩnh vực dịch vụ

- Bến tàu và khu cắm trại

Phạm vi của IEC 309

-Ổ cắm công nghiệp được ra đời do nhu cầu truyền tải công suất lớn hơn so với mức dân dụng, trong môi trường khắc nghiệt, độ bền cơ khí cao và ngăn chặn được việc loại bỏ bất ngờ

-Các thiết bị được đặc trưng bởi phối hợp giữa thẩm mỹ đảm bảo khả năng nhận dạng và giá trị kết nối trong công nghiệp. Phạm vi thiết bị được chia thành 2 loại:

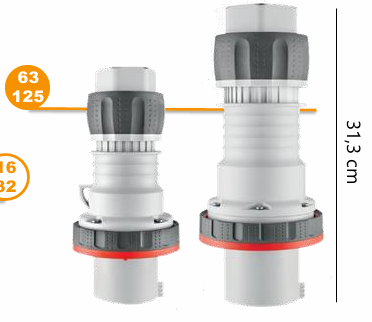

• 16-32 A

• 63-125 A

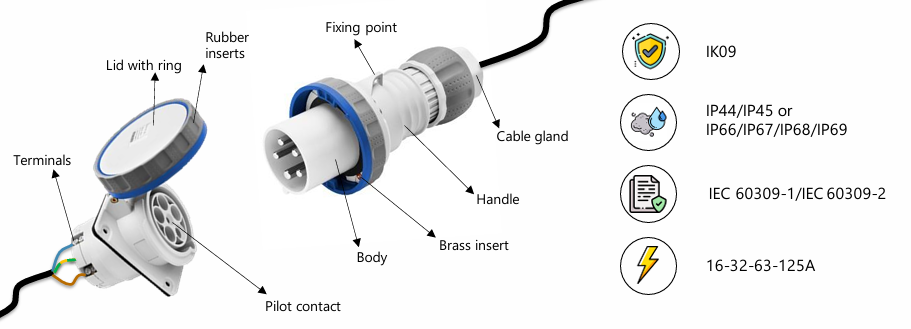

Đặc trưng – kết nối dây cáp


Đối với loại 16-32A được đề xuất kết nối dạng vặn vít và ngàm gài. Hai dạng công nghệ trên đảm bảo hiệu quả cực cao cho việc kết nối dây điện với thiết bị	Kết nối dạng kẹp ngàm gián tiếp với 2 vít vặn (63A) hoặc vít lớn (125A) đảm bảo cho việc tiếp xúc bề mặt và áp lực lên tiếp điểm. Kẹp đất được nâng lên một cách nhẹ nhàng giúp việc cảm nhận nó một cách khá dễ	Các kẹp giữ được cố định và các vít vặn được sẵn sàng ở vị trí chưa vặn. Đầu của dụng cụ kẹp được giấu bên trong đế kẹp: theo cách này, sự nguy hiểm của việc trượt và kết quả của thương tích được tránh xảy ra

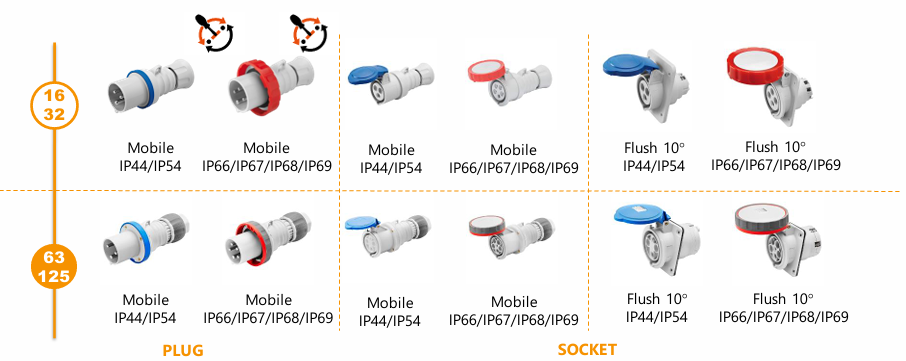

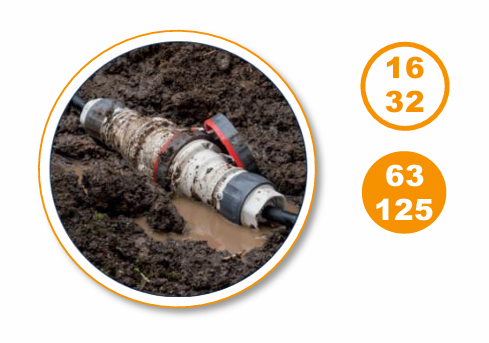

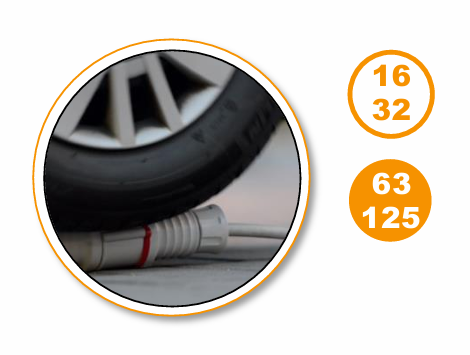

Đặc trưng – Sự chống lại

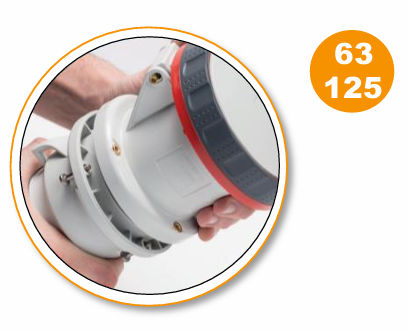

ĐTất cả các phiên bản đều có cả 2 dòng sản phẩm với IP44/IP54 cho các ứng dụng tiêu chuẩn, và IP66/IP67/IP68/IP69 cho các điều kiện cực đoan	Việc sử dụng nhưa kỹ thuật có hiệu suất lớn mang lại khả năng chống chịu cơ học cao (IK09), ngay cả trong điều kiện nhiệt độ thấp (-25℃)	Các khớp nối cao su được đúc đảm bảo mức độ bảo vệ bổ sung cho các bộ phận dễ lộ ra của các dòng 63A và 125A. Bên cạnh đó, chúng hầu hết đảm bảo độ bám tốt hơn ngay cả trong điều kiện mưa hoặc sử dụng găng tay

Đặc trưng – Lắp ráp


ĐTất cả các phiên bản đều có cả 2 dòng sản phẩm với IP44/IP54 cho các ứng dụng tiêu chuẩn, và IP66/IP67/IP68/IP69 cho các điều kiện cực đoan	Việc sử dụng nhưa kỹ thuật có hiệu suất lớn mang lại khả năng chống chịu cơ học cao (IK09), ngay cả trong điều kiện nhiệt độ thấp (-25℃)	Các khớp nối cao su được đúc đảm bảo mức độ bảo vệ bổ sung cho các bộ phận dễ lộ ra của các dòng 63A và 125A. Bên cạnh đó, chúng hầu hết đảm bảo độ bám tốt hơn ngay cả trong điều kiện mưa hoặc sử dụng găng tay

Đặc trưng – Lắp ráp

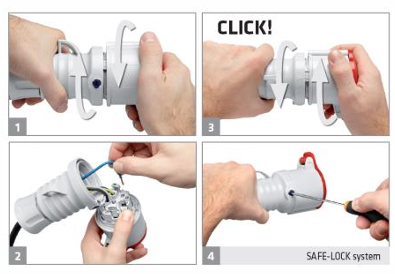

Khóa An Toàn- khóa hệ thống giữa thân và tay cầm, chung cho tất cả các dòng di động 16-32A. Nó được tạo ra bởi cách ghép nối với ¼ vòng vặn xoắn và bộ ly hợp chống chất lỏng

Khóa vít của tay cầm có thể gắn chặt một cách dễ dàng ngay cả với 1 cái tuốc-nơ vít và cung cấp sẵn đã được tháo ra: điều này ngăn chặn chúng rơi trong quá trình lắp ráp, giúp dễ dàng hơn khi thi công ở trên cao

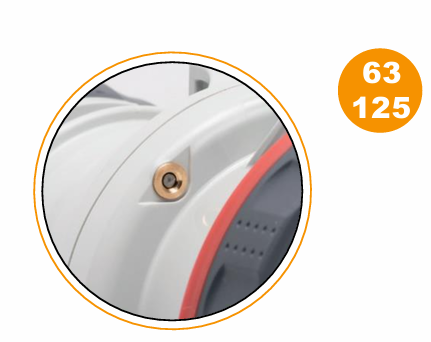

Hệ thống khóa thân của tay cầm được làm với vít inox hệ mét được vặn vào các bu long bằng đồng thau, đảm bảo áp suất phù hợp và độ ổn định khi đóng kín các vòng đệm trong nhiều điều kiện và ứng suất khác nhau

ặc trưng tính năng

KhMạ Niken của các chân cắm mang lại sự bảo vệ tốt nhất chống lại ăn mòn, oxy hóa và mài mòn. Theo cách này, độ bền tối đa của sản phẩm được đảm bảo, ngay cả trong những môi trườn khắc nghiệt hoặc có sự xuất hiện của các chất ăn mòn bề mặt (hàng hải và cảng )

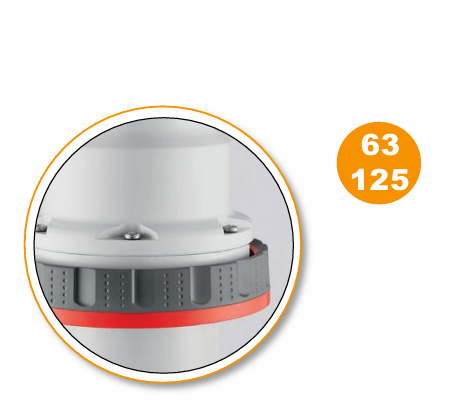

Sự tích hợp của 2 chức năng ốc siết cáp và kẹp cáp trong một thiết bị duy nhất giảm đáng kể thời gian lắp đặt, cho phép siết chặt nhiều loại đường kính cáp khác nhau. Ngoài ra, nó đảm bảo khả năng kín nước và độ bền cơ học và có thể siết chặt bằng tay và bằng chìa khóa cho các dòng 63-125A

Mặt thẩm mỹ và sự kết hợp nhiều loại vật liệu khác nhau dựa trên mặt công thái học tối đa để mang lại sự thoải mái khi đi dây và sử dụng. Miếng đệm mũi, có trên tay cầm của các dòng lên đến 63A có thể sử dụng như một cái móc để treo sản phẩm trong khi sử dụng

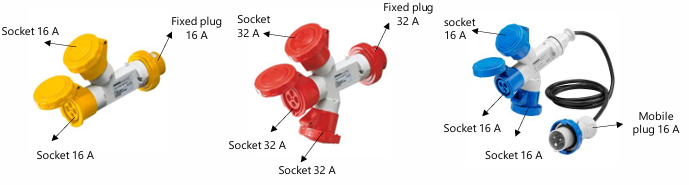

Phạm vi IEC 309 MA – Bộ chia

Bộ chia được sản xuất ở các điện áp phổ thông. Chíng là giải pháp ít xâm lấn nhất để cho phép kết nối nhiều người dùng khi chỉ có 1 ổ cắm công nghiệp. Có các dòng sản phẩm 2 hoặc 3 cổng chia với dòng lên đến 32A, có loại cố định và di động với dây tích hợp sẵn lên đến 2 mét.

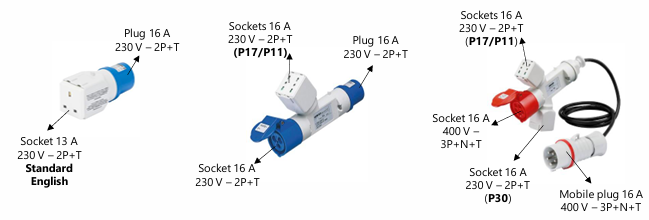

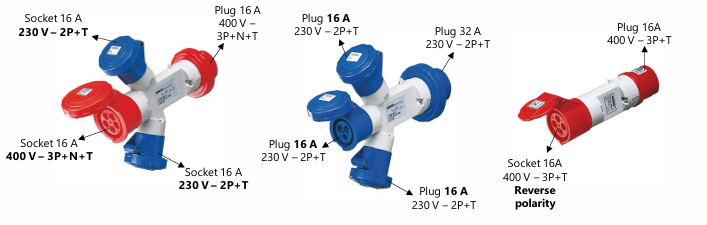

IEC 309 MA Range – Bộ chuyển đổi

Chúng có thể chuyển đổi cấu hình để thay đổi các thông số như điện áp, loại cực đầu vào và đầu ra, Bộ chuyển đổi có dòng điện danh định ở đầu vào khác với dòng và pha ở đầu ra của bộ chuyển đởi

IEC 309 MA range – Hệ thống chuyển đổi

Các sản phẩm này cho phép chuyển đổi một hoặc nhiều ổ cắm dân dụng để sử dụng cho ứng dụng công nghiệp. Các loại sản phẩm di động và cố định có sẵn bất kỳ loại ổ cắm dân dụng tiêu chuẩn nào

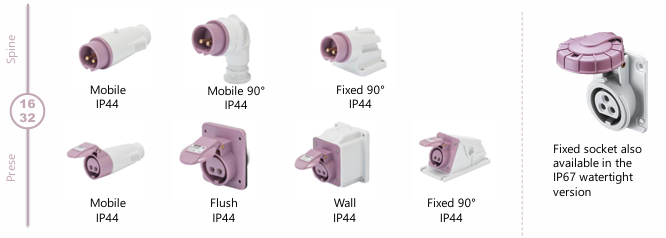

IEC 309 BTS range

Dòng sản phẩm này bao gồm ổ cắm di động, phích 90°, ổ cắm 90°, lắp trên tường và lắp âm tường cũng như các dòng sản phẩm có hộp bảo vệ 16 – 32A ( phiên bản ổ cắm 10° cũng có sẵn chống nước). Dòng sản phẩm này chỉ có phương pháp kết nối dây bằng vặn vít truyền thống.
