Giải pháp hòa đồng bộ

Giải pháp  HÒA ĐỒNG BỘ”

  1. .Tủ hòa đồng bộ là gì?

Tủ hoà đồng bộ có chức năng chính là thực hiện hòa điện từ 2 hay nhiều máy phát điện, được sử dụng trong trường hợp nguồn lưới bị sự cố, các máy phát điện dự phòng sẽ tự động khởi động và hoà đồng bộ và chia tải với nhau. Ngoài ra tủ hòa đồng bộ còn có chức năng giám sát phụ tải và quyết định số lượng máy phát chạy theo nhu cầu của phụ tải.

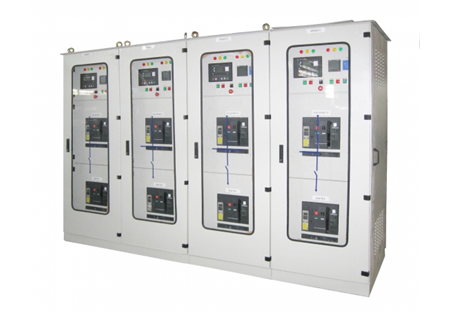

Tủ hoà đồng bộ thường được thiết kế bao gồm nhiều ngăn tủ trong đó có 1 ngăn tủ điều khiển chính và các ngăn tủ điều khiển độc lập cho từng máy phát. Tủ có cả 2 chế độ vận hành: tự động và bằng tay. Tủ hòa đồng bộ được tích hợp cả chức năng giám sát và cảnh báo hiển thị bằng các dòng cảnh báo trên LCD, Đèn chỉ thị hay loa báo. Tủ có thể điều khiển và giám sát từ xa. Có lưu lại các cảnh báo giúp người vận hành dễ dàng xác định nguyên nhân sự cố.

  1. Các điều kiện để hòa đồng bộ:
  • Điều kiện về tần số: 2 máy phải bằng tần số với nhau, hoặc tần số máy phải bằng tần số lưới.
  • Điều kiện về điện áp: 2 máy phải cùng điện áp với nhau, hoặc điện áp máy phải bằng điện áp lứoi.
  • Điều kiện về pha: 2 máy phải cùng thứ tự pha, và góc pha phải trùng nha
  1. Các thiết bị chính trong tủ Hòa Đồng Bộ:

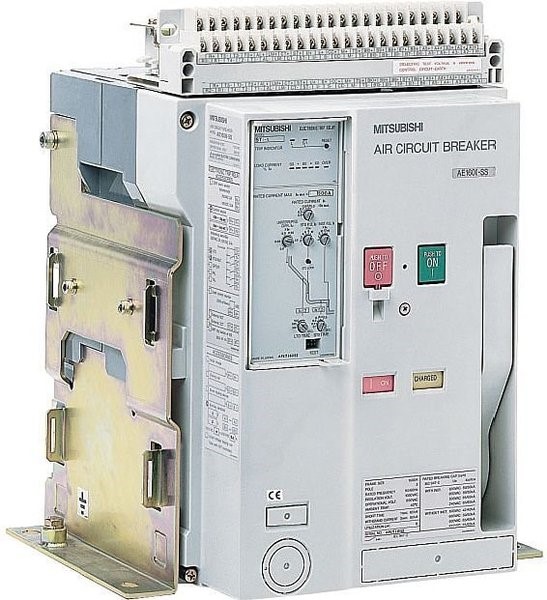

Thiết bị đóng cắt chính: Thường sẽ là ACB: phải đầy đủ các phụ kiện để đóng cắt tự động như: Motor nạp, cuộn đóng cuộn cắt, tiếp điểm phụ báo trạng thái.

  • Bộ điều khiển Hòa Đồng Bộ:

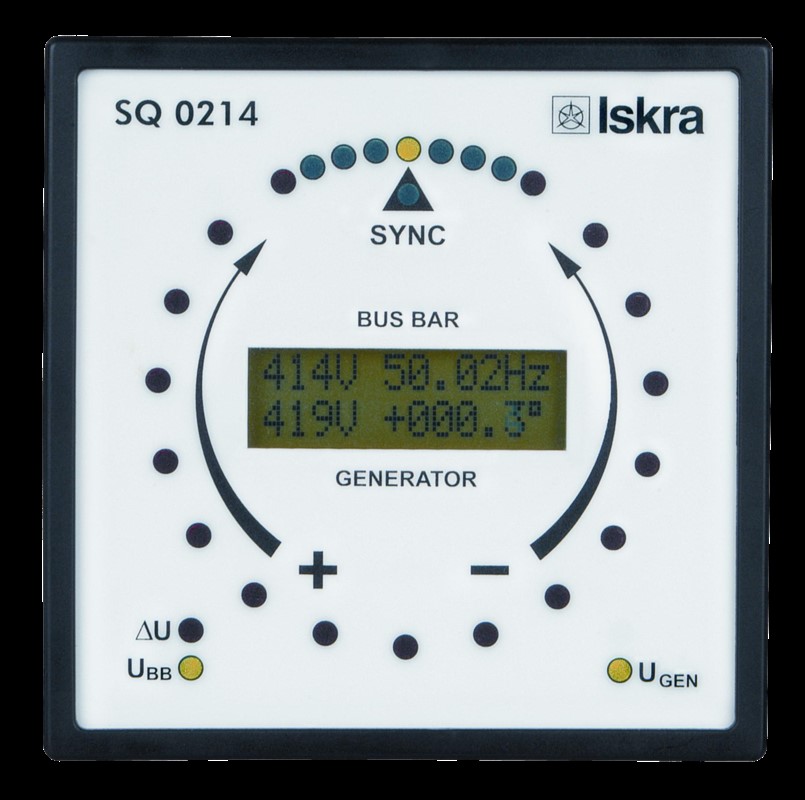

                                                       Mặt trước của bộ hòa đồng bộ.của Iskra- xuất xứ : Slovenia/EU
Bộ điều khiển Hòa Iskra được thiết kế dành cho hệ thống hòa đồng bộ, đồng thời tích hợp  đồng hồ Volt- Tần Số, nên bộ điều khiển đóng vai trò là bộ điều khiển hòa và đồng hồ đo Tần số và Volt cho hệ thống điện. Ngoài ra thiết bị dễ dàng lắp đặt và cài đặt

  • Đèn báo, Công tắc chuyển mạch, đồng hồ Volt- Ampe- tần số
  1. Nguyên lý hoạt động:
  • Khi mà bộ điều kiện hòa đo lường các giá trị điện áp, tần số và góc lệch pha trong khoảng cho phép với hê thông điện thì sẽ gửi tín hiệu xuống thiết bị đóng cắt bên dưới (thường ACB) để cho phép hòa nguồn điện bổ sung vào hệ thống.
  1. Ứng dụng

Tủ hòa đồng bộ được sử dụng ở các khu công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, cảng, sân bay… nơi có các phụ tải đòi hỏi phải cấp điện liên tục, hay những vùng hay có sự cố mất điện lưới đột ngột.
