GIỚI HẠN TÍN HIỆU ĐIỆN ÁP ĐO LƯỜNG KẾT NỐI VỚI ĐỒNG HỒ

Bạn có thể kết nối đầu vào điện áp của đồng hồ đo trực tiếp với các đường dây điện áp pha của hệ thống điện nếu điện áp pha-pha hoặc pha-trung tính của hệ thống điện không vượt quá giới hạn điện áp tối đa kết nối trực tiếp của đồng hồ đo.

Các đầu vào đo điện áp của đồng hồ được nhà sản xuất định mức lên đến 277 VLN / 480 VLL. Tuy nhiên, điện áp tối đa được phép kết nối trực tiếp có thể thấp hơn, tùy thuộc vào các quy định và mã điện tại địa phương. Theo danh mục lắp đặt II / III, điện áp tối đa trên các đầu vào đo điện áp của đồng hồ không được vượt quá 277 VLN / 480 VLL đối với CAT III và 347 VLN / 600 VLL đối với CAT II.

Nếu điện áp hệ thống của bạn lớn hơn điện áp kết nối trực tiếp tối đa cho phép, bạn phải sử dụng VT (Biến thế).

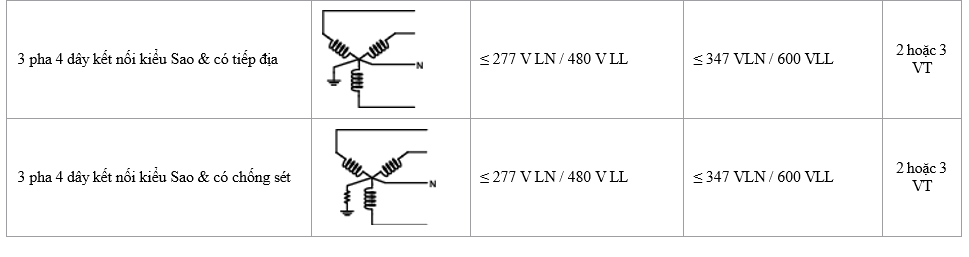

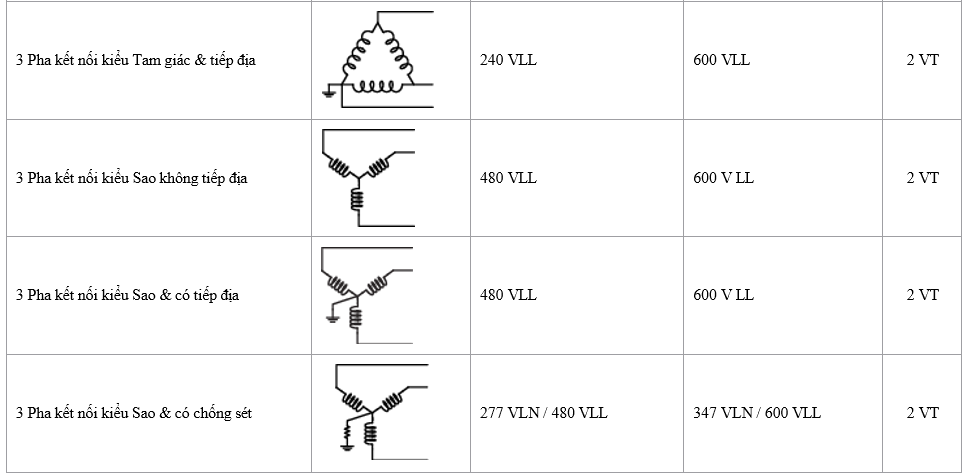

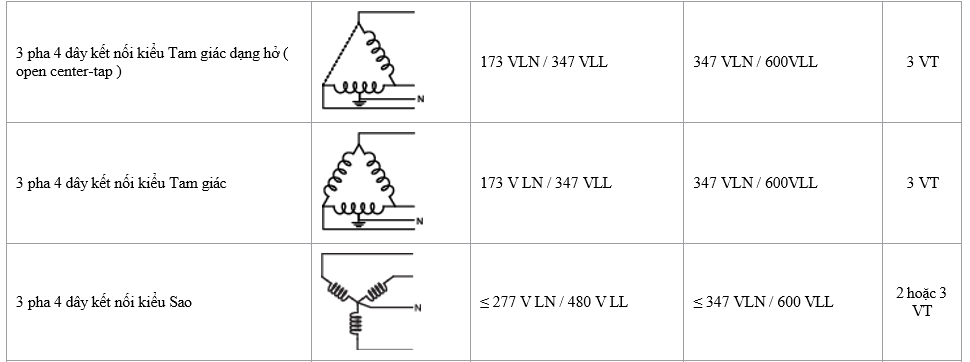

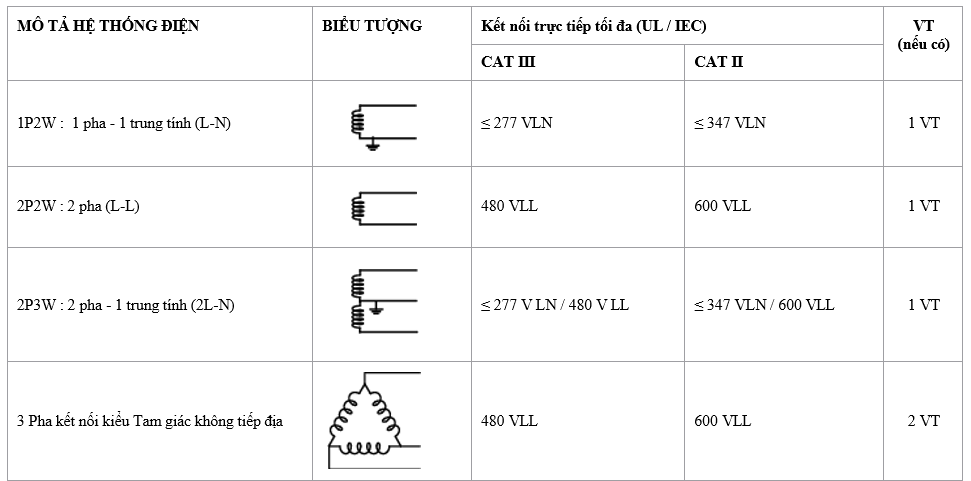

Bảng thông số chi tiết:

Tín hiệu điện áp và dòng điện đầu vào

Để biết hướng dẫn về cách đấu dây và các biện pháp phòng ngừa an toàn, hãy xem hướng dẫn lắp đặt đồng hồ được cung cấp cùng với đồng hồ của bạn hoặc tải xuống bản sao tại www.selec.com

Bảo vệ tín hiệu điện áp đầu vào

Đầu vào điện áp của đồng hồ đo phải được nối với cầu chì/máy cắt và công tắc ngắt kết nối . Nếu sử dụng biến thế (VT), cả hai mặt sơ cấp và thứ cấp của VT phải được nối với cầu chì/máy cắt và công tắc ngắt kết nối.

• Ghi nhãn rõ ràng cơ chế ngắt mạch của thiết bị và lắp đặt ở nơi dễ tiếp cận của người vận hành
• Cầu chì / máy cắt mạch phải được định mức cho điện áp lắp đặt và có kích thước phù hợp với dòng điện lỗi có sẵn
• Cần có cầu chì cho cực trung tính nếu kết nối trung tính của nguồn không được nối đất. Xem bảng hướng dẫn lắp đặt đồng hồ để biết thông số định mức cầu chì

​Bảo vệ tín hiệu dòng điện đầu vào

Đối với tất cả các đầu vào dòng điện được kết nối , hãy sử dụng cầu đấu ngắt kết nối tín hiệu của CT để ngắn mạch các dây dẫn thứ cấp của CT trước khi tháo các kết nối đầu vào dòng điện với đồng hồ đo.

LƯU Ý: Nối đất bất kỳ đầu vào dòng điện nào chưa sử dụng.
