Đóng cắt trung thế (VCB,VCS,VTS,LBS)

THIẾT BỊ ĐÓNG CẮT TRUNG THẾ



Cấp điện áp được sử dụng trong hệ thống điện, bao gồm:

  • Hạ áp là cấp điện áp danh định đến 1000V;
  • Trung áp là cấp điện áp danh định trên 1000V đến 35 kV;
  • Cao áp là cấp điện áp danh định trên 35 kV đến 220 kV;
  • Siêu cao áp là cấp điện áp danh định trên 220 kV.

1. Thiết bị Trung Thế là gì?

Là các khí cụ điện có chức năng đóng ngắt điện áp trung thế và bảo vệ ngắn mạch, quá tải nhằm bảo vệ hệ thống được an toàn trước các sự cố. Các thiết bị trung thế là các thiết bị đầu tiên để đóng cắt và bảo vệ nhà máy, khu dân cư, khu vực nên việc lựa chọn các thiết bị là vô cùng quan trọng, nên đầu tư các sản phẩm Trung Thế của các tập đoàn lớn với nhiều năm phát triển và sản xuất trung thế như  Vitzro, Eatonsẽ bảo vệ con người và mạng lưới tránh được những nguy cơ xảy ra chập cháy điện gây ảnh hưởng nghiêm trọng tới tài sản và tính mạng con người.

2. Phân loại:

Thông trường có các sản phẩm Trung Thế như sau:

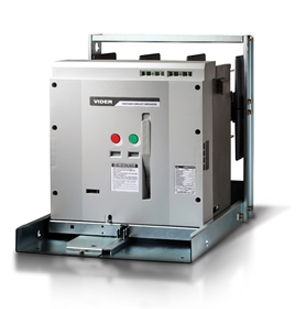

  • VCB( Vacuum Circuit Breakers): Thiết bị đóng cắt chân không với dòng cắt ngắn mạch lớn từ 15kA -> 50kA

  • VCS(Vacuum Contactor Switches): Khởi động từ chân không, thiết bị tuổi thọ đóng cắt từ 250,000 -> 2,500,000 lần tùy theo đóng cắt bằng điện hay bằng  tay

  • VTS ( Vacuum Transfer Switch)Thiết bị chuyển nguồn chân không, sử dụng dùng để đổi từ nguồn lưới với lưới hoặc lưới với máy phát

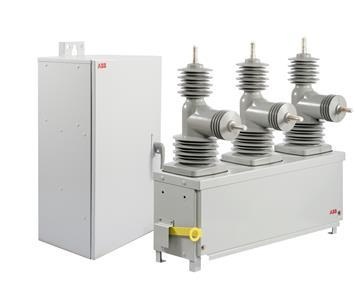

  • Recloser Là máy cắt tự đóng lại, khi xảy ra sự cố thì trong 1 khoảng thời gian đặt trước sẽ tự động đóng lại để duy trì điện trên hệ thống

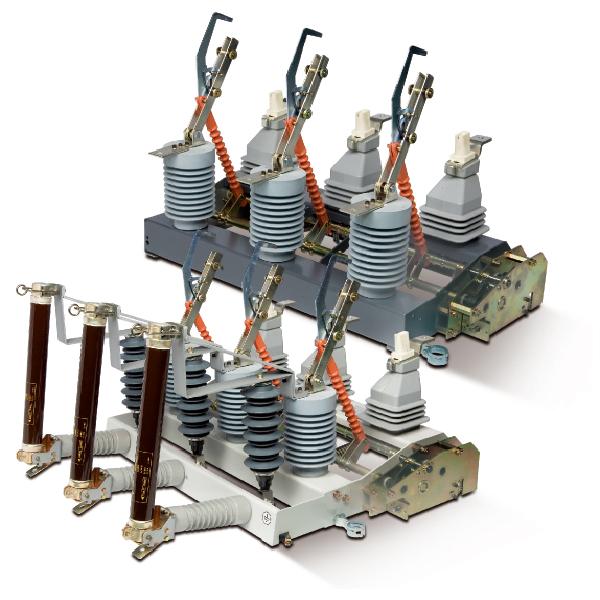

  • LBS (máy cắt phụ tải) có công dụng như một cầu dao liên động nhưng ưu việt hơn hẳn cầu dao thường vì nó có khả năng đóng/cắt được khi có tải. Có thể lắp thêm cầu chì trung thế để có chức năng bảo vệ.

  • Current Limit Power Fuse(CLPF): Cầu chì trung thế sử dụng kết hợp với LBS để có thêm chức năng bảo vệ cho cho LBS và  VCS.



          VCB                                 VCS                                VTS                               Recloser                           LBS                             CLPF

3. Những thông số thiết bị:

  • Dòng điện định mức.
  • Điện áp định mức.
  • Dòng cắt ngắn mạch
  • Tuổi thọ đóng cắt của thiết bị
  • Ngoài ra còn các thông số như: điện áp điều khiển, số tiếp diểm phụ, kiểu của thiết bị Fix(cố định) hay Drawout (loại cách ly mạng lưới).

4. Ứng dụng các thiết bị đóng cắt trung thế:

  • VCB: Do dòng cắt lớn nên sẽ là thiết bị đóng cắt chính giữa lưới điện và hệ thống điện phân phối điện phụ tải bên dưới.

  • VCS: Do tuổi thọ đóng cắt bằng điện và bằng tay lớn từ 250,000-> 2,500,000 lần nên VCS sẽ đóng cắt các thiết bị điện trung thế đóng cắt nhiều lần trong ngày như Motor, hệ thống gia nhiệt…

  • VTS: Dùng để chuyển đồi nguồn giữa lưới với lưới hoặc lưới với máy phát(Trung Thế), vì vậỵ khi sử dụng VTS chủ đầu tư chỉ cần tốn chi phí cho 1 trạm biến thế để hạ áp so với 2 trạm như ban đầu, giảm chi phí ½ cho hệ thống trạm biến áp.

  • Recloser: Phần lớn sự cố trong hệ thống điện là sự cố thoáng qua. Chính vì để tăng cường độ liên tục cung cấp điện cho phụ tải, người ta sẽ sử dụng các bộ Recloser để có thể tự đóng lại khi sự cố qua đi và không ảnh hưởng tới hệ thống.

  • LBS: là thiết bị có khả năng đóng khi có tải thường sẽ được lắp đặt sau Recloser hoặc lắp đặt riêng biệt tại những phu vực có phụ tải ít vì giá thành rẻ hơn so với recloser và vận hành đơn giản hơn recloser.

  • Current Limit Power Fuse: Cầu chì trung thế thường có thể trang bị với VCS và LBS để có chức năng bảo vệ quá tải ngắn mạch cho hệ thống.

5. Ưu điểm của các thiết bị Trung Thế Vitzro:

  • Là một trong những công ty hàng đầu ở Hàn Quốc về thiết bị điện và là công ty tiên phong đầu tiên tại Hàn Quốc sản xuất ra bộ ngắt chân không, trở thành tiền đề cho các sản phẩm Trung Thế sau này.
  • Đi chung với chất lượng caothiết kế tiên tiến phù hợp với những ứng dụng kỹ thuật cao sử dụng cho ngành vũ trụ, hạt nhân, tàu điện ngầm… là mức giá tốt so với các thương hiêu tương tự.
